Ein neues Instrument wird gebaut.

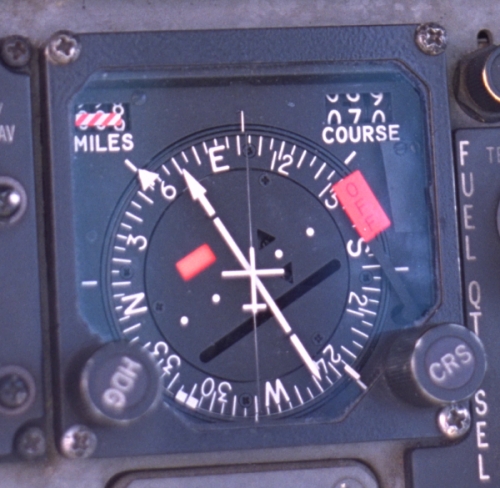

Ich habe schon lange überlegt, wie ich das echte HSI (Horizontal Situation Indicator) umsetzen soll, denn das original Analoginstrument ist von den Funktionalitäten her mechanisch extrem anspruchsvoll und für DIYer fast nicht nachzubauen.

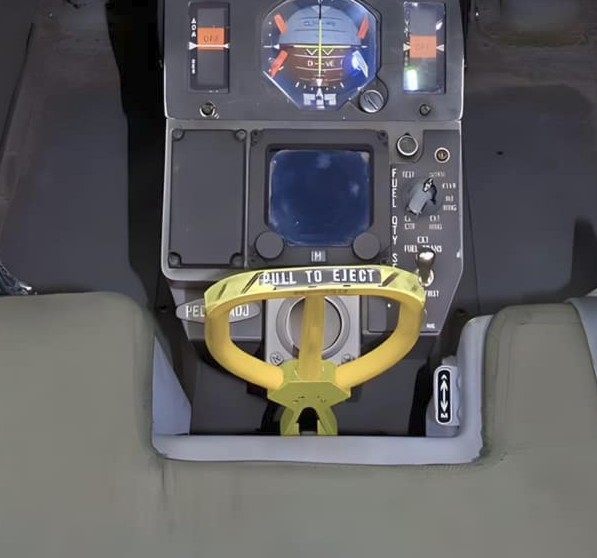

Mit den diversen Upgrades der F-16 wurde aber inzwischen ein elektronisches HSI (eHSI) entwickelt und eingebaut, das anstatt komplizierter Mechanik nur mehr ein LCD eingebaut hat und daher habe ich mich entschlossen, dieses anstatt des analogen in meinem Simulator umzusetzen.

Wie üblich ging’s als Erstes daran, das Ganze im CAD umzusetzen und zu sehen, wie und welche Teile ich brauche.

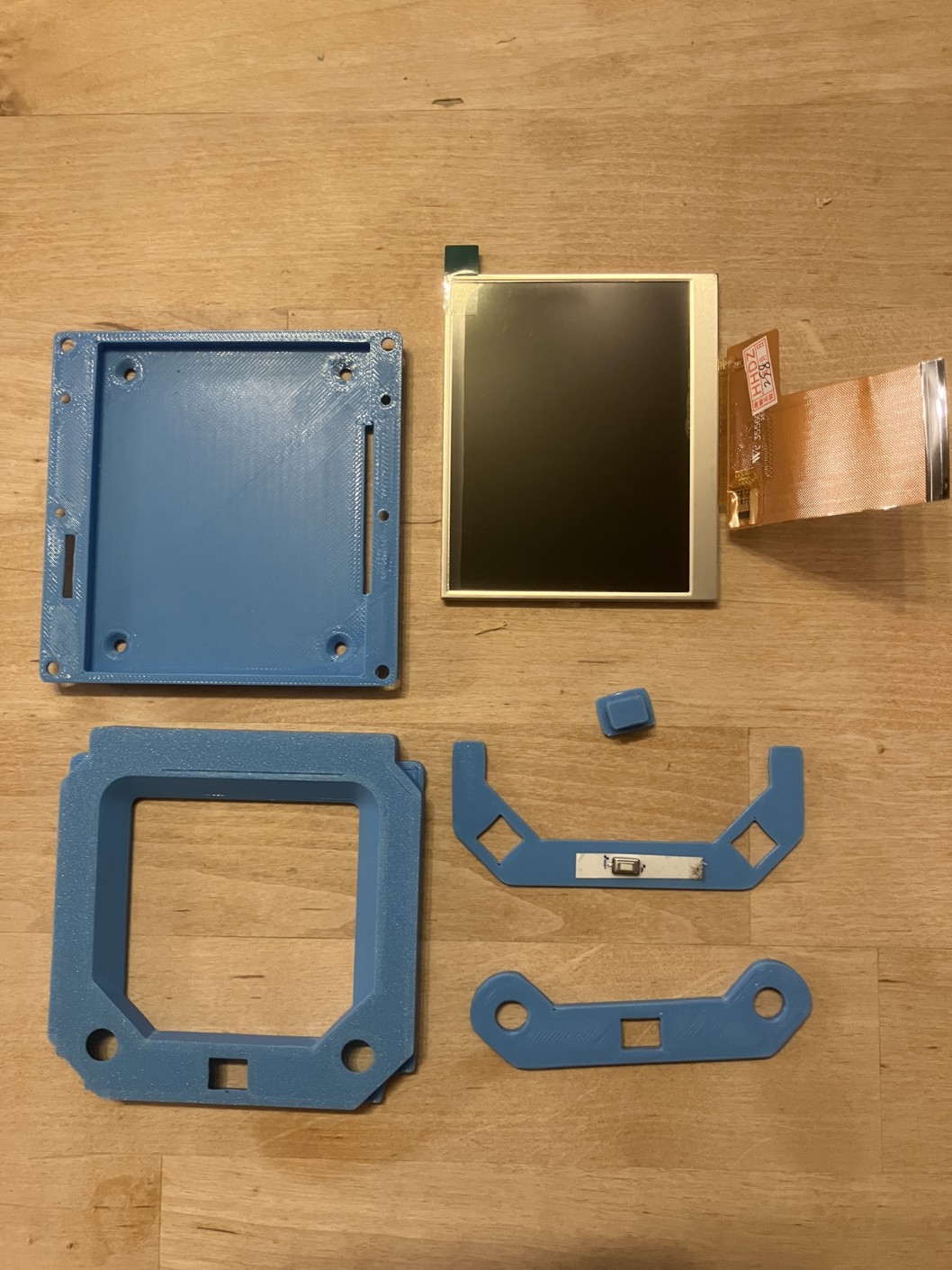

Danach wurden diese gleich mal für erste Tests gedruckt – hier die Teile, die mein eHSI ausmachen:

Die linken beiden werden zusammengeschraubt, die unteren beiden miteinander verklebt.
Das Teil mit dem SMD Taster ist nur ein Ersatz für eine Platine, auf der dann die Rotary Encoder und der Taster verlötet werden.

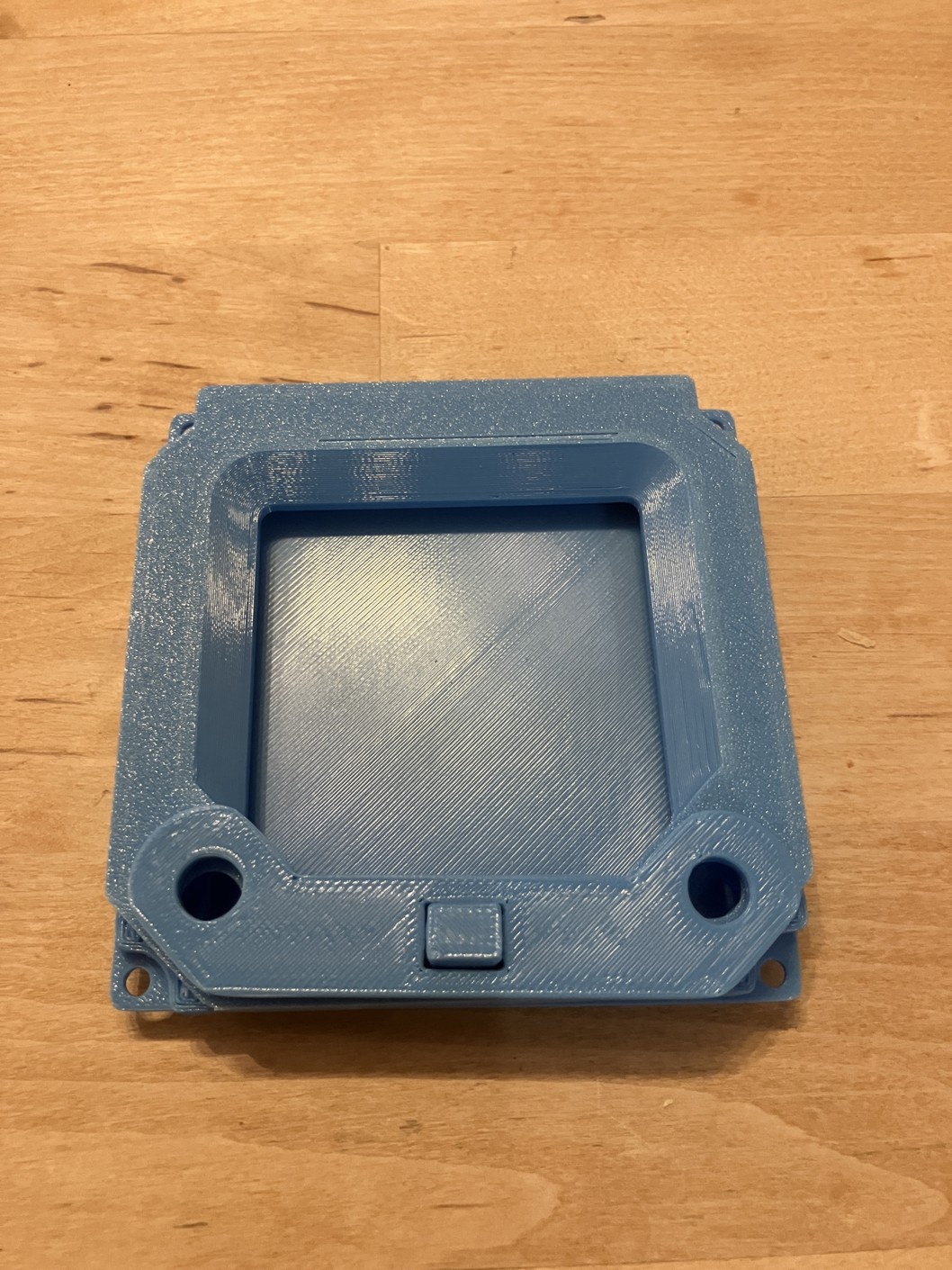

Alles zusammengesteckt und passt wie angegossen.

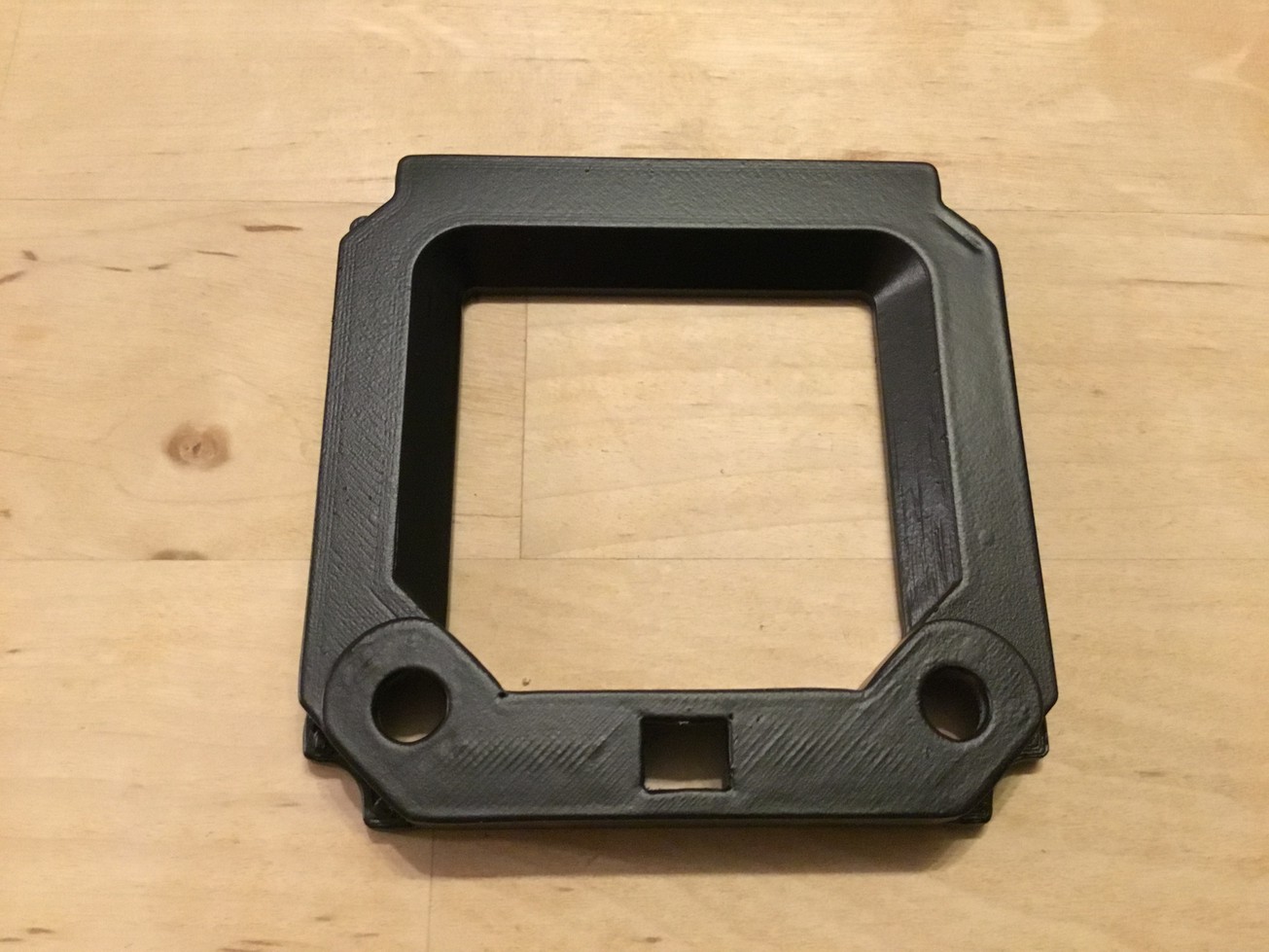

Nachdem die oberen beiden Teile verklebt waren, wurden sie auch gleich lackiert.

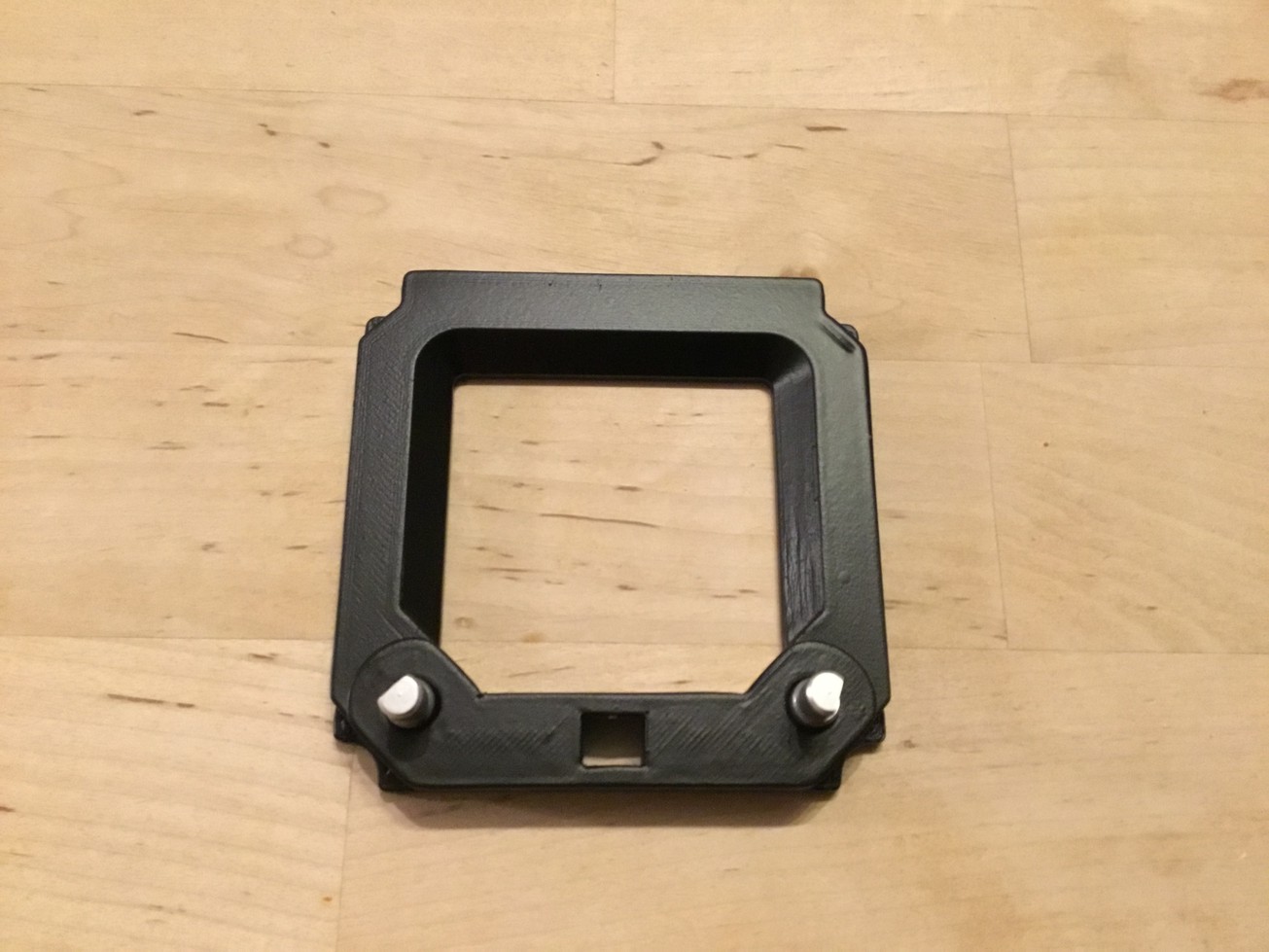

Die Rotaries passen wie angegossen.

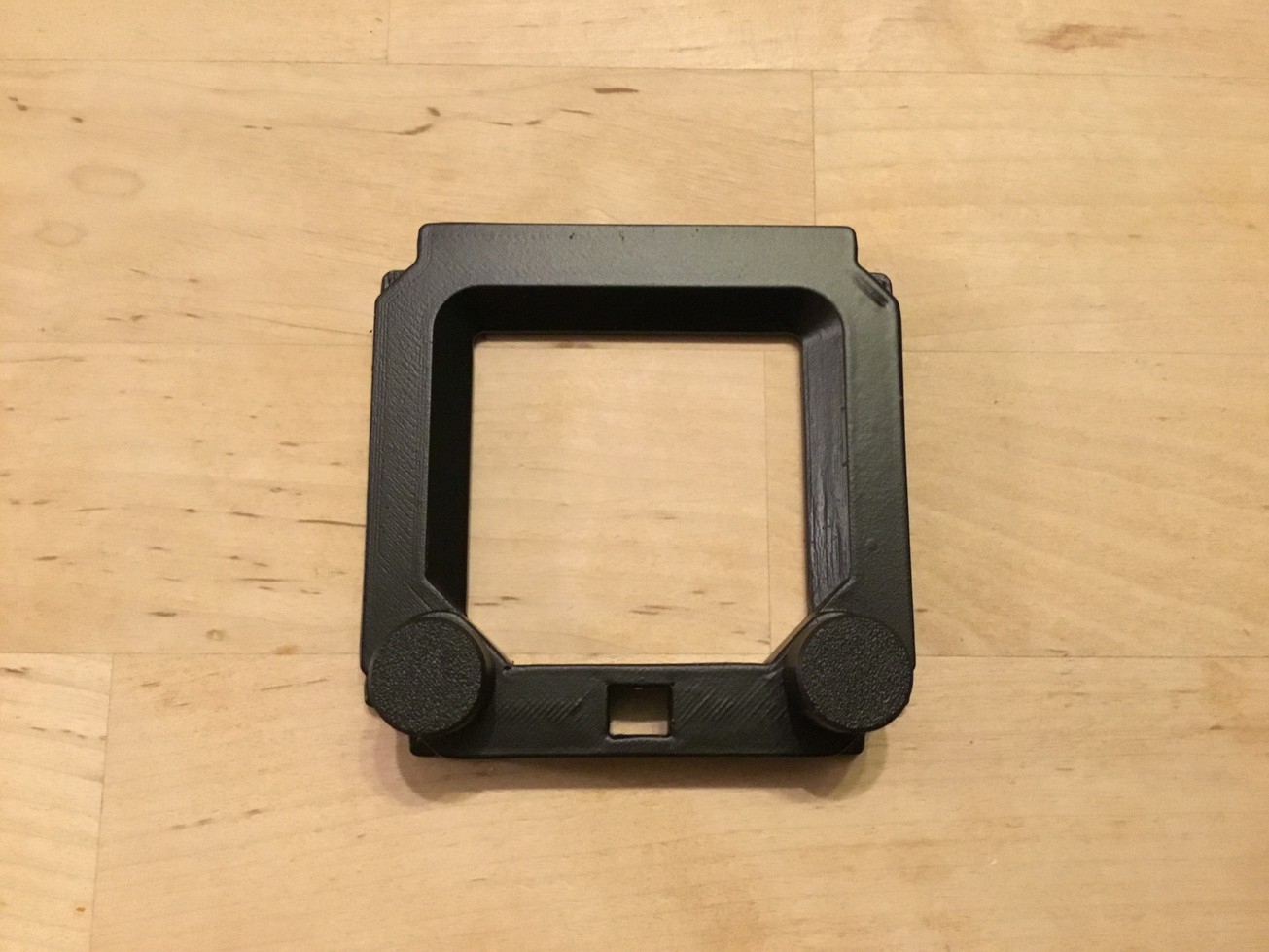

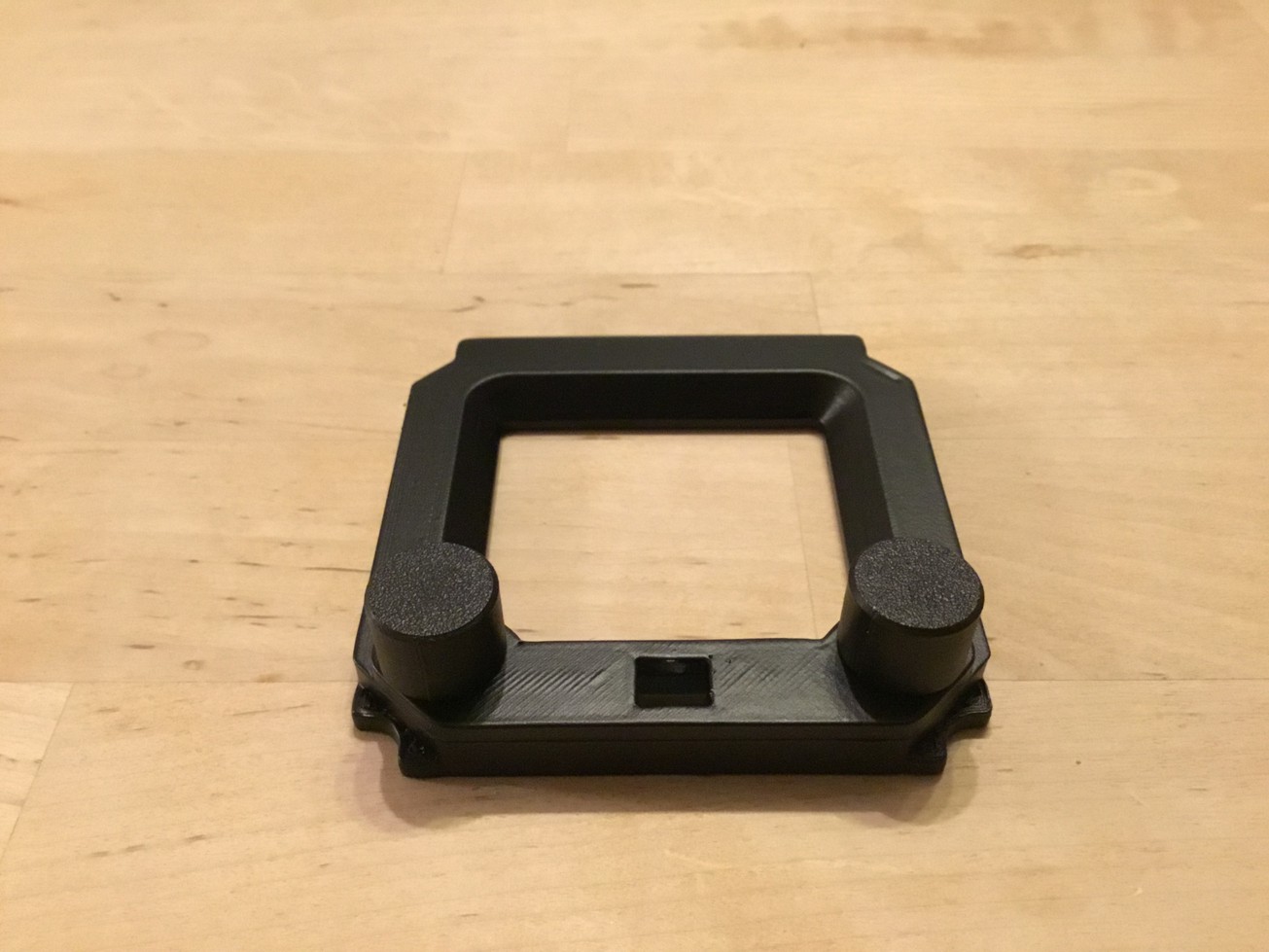

Auch die Drehknöpfe hab ich gedruckt und sie passen perfekt auf die Rotaries

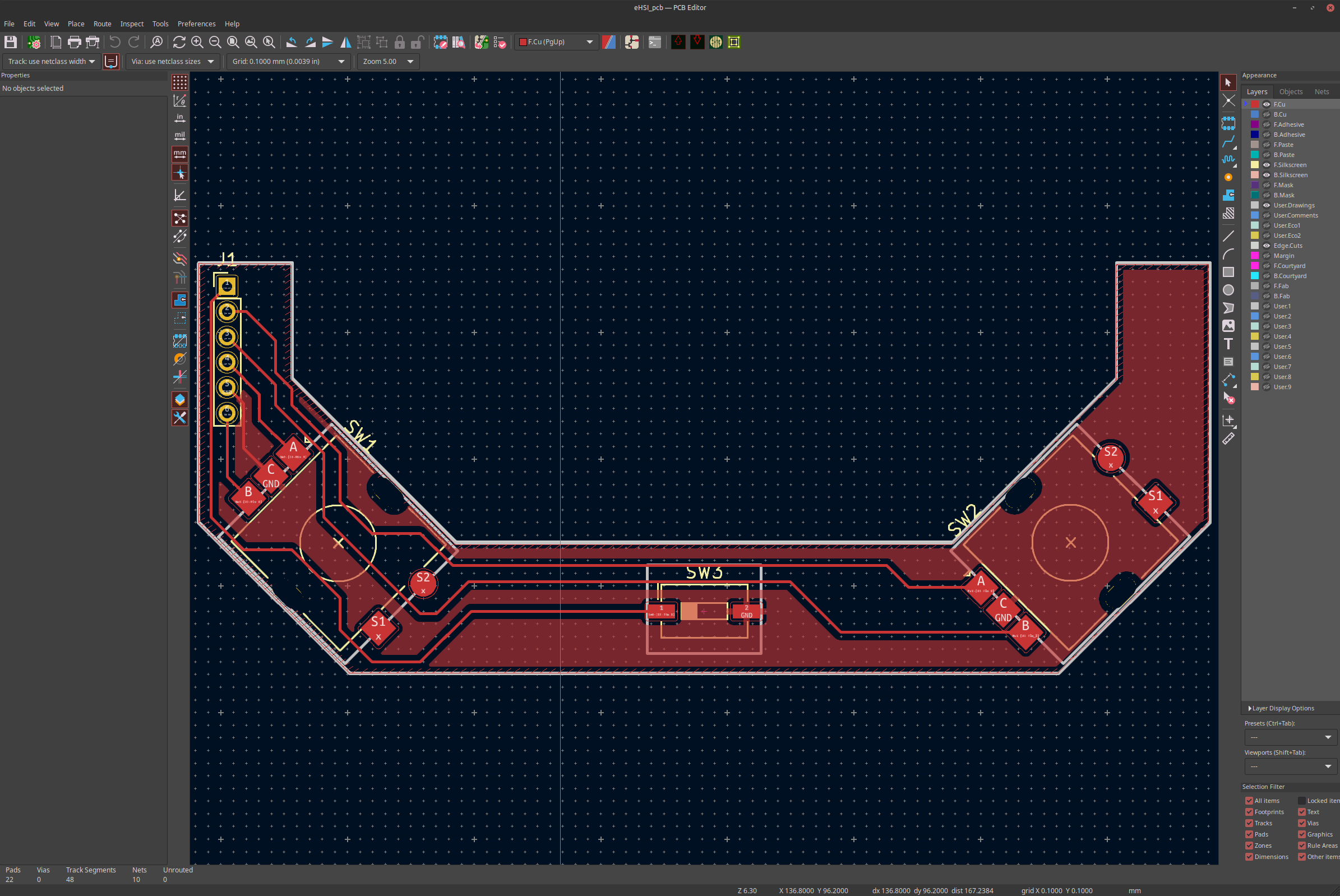

Ich habe bereits mit dem Designen der Platine begonnen, bin mir aber nicht sicher, ob ich sie produzieren lasse oder sie gleich selbst mit der CNC Fräse selbst mache.
