Ein Neubau war notwendig

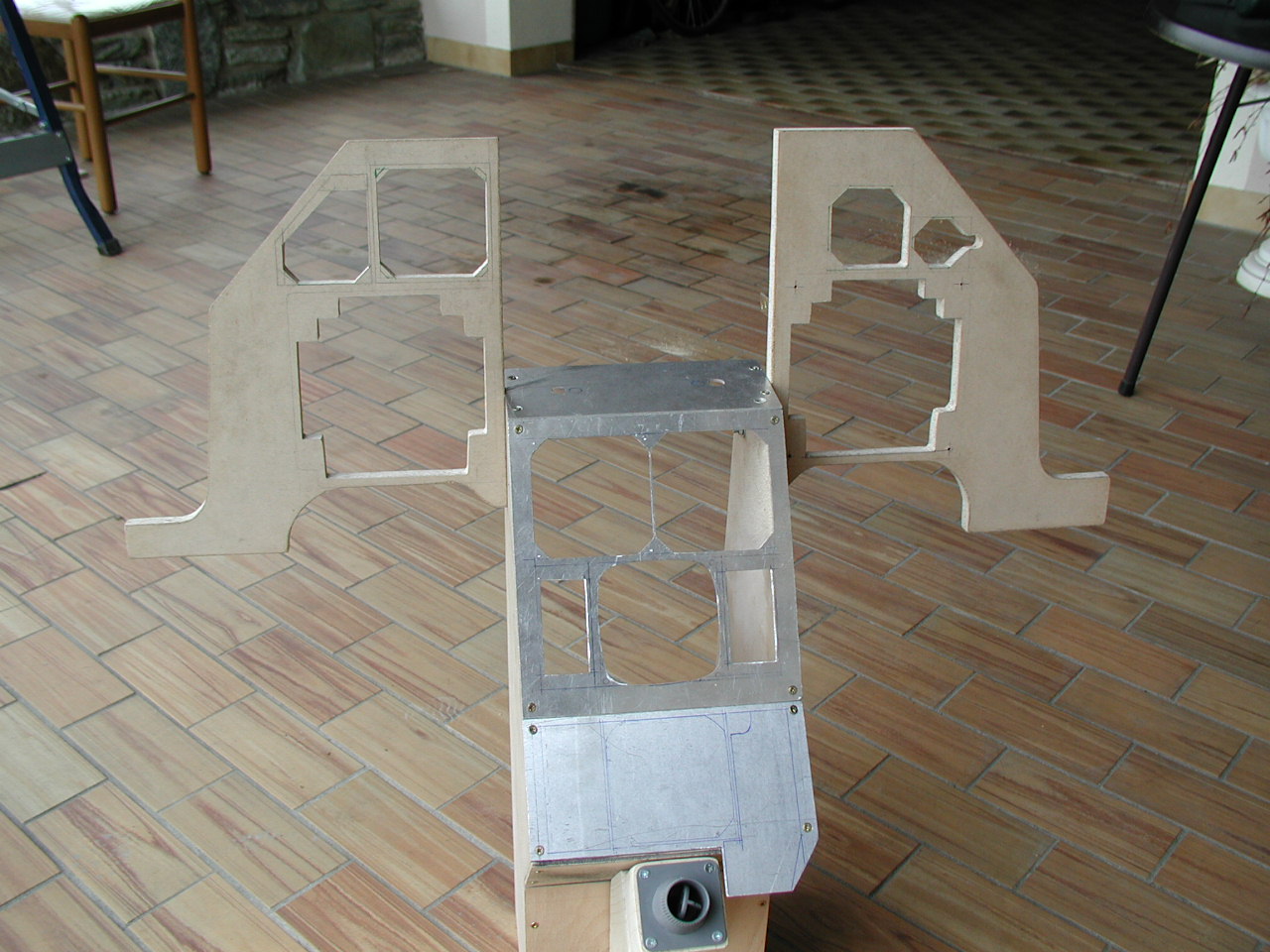

Beim Start des Simulatorbaus habe ich die beiden Seiten des Instrumentenbrettes als jeweils eigene Teile designed und auch umgesetzt.

Obwohl ich sie später auch an den Seiten an der Struktur fixiert habe, waren die recht kleinen Verbindungspunkte zum Center Console zu schwach.
Die Montagewinkel der rechten Seite hatten sich beim Transport verbogen und die Konstruktion aus Spanplatte machte das Ganze zusätzlich nicht allzu stabil.

Also wurde das neue Instrumentenbrett als durchgehende Version gedacht, und diesmal wurde aus Stabilitätsgründen auch vernünftiges Sperrholz genommen.

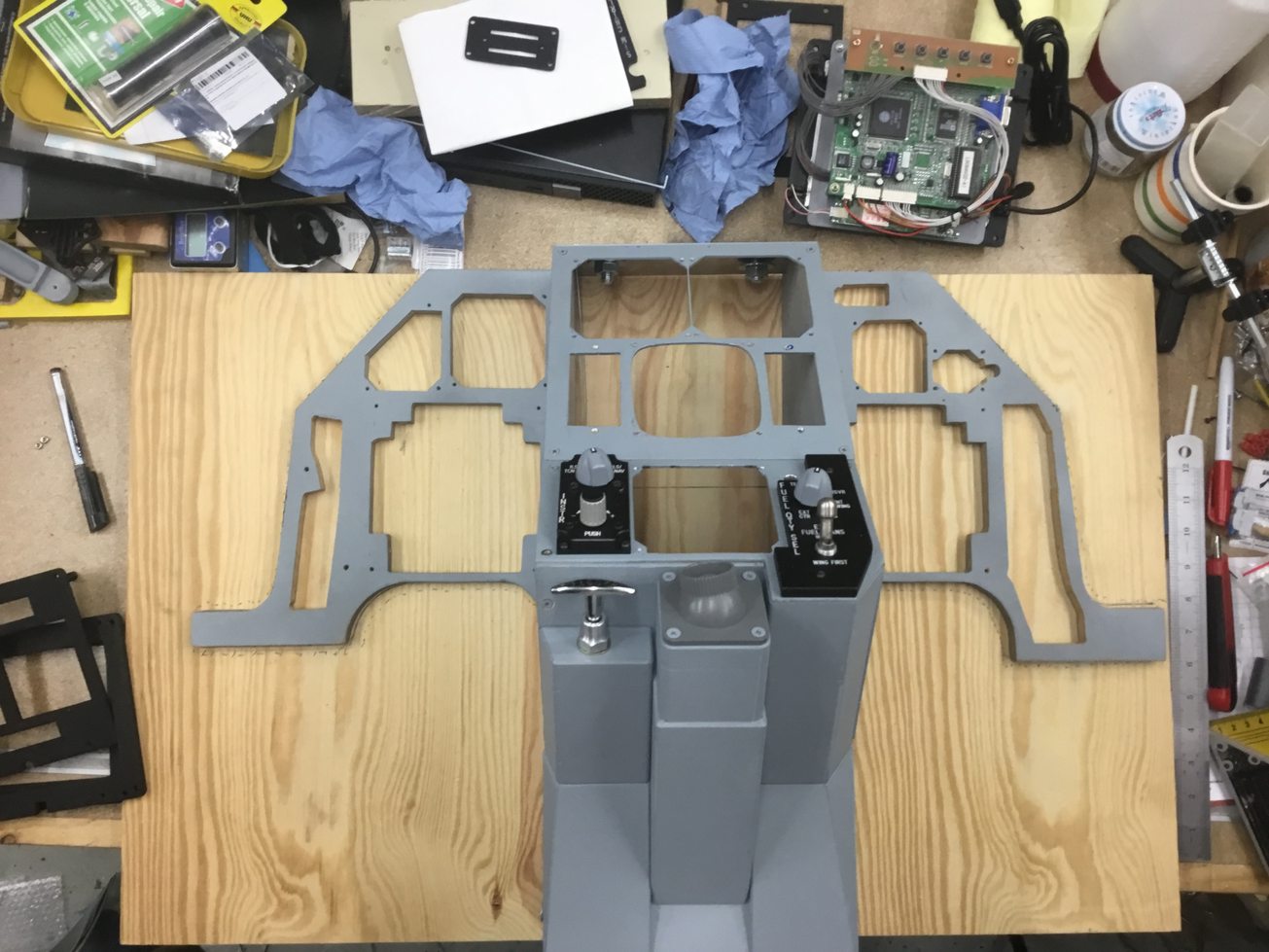

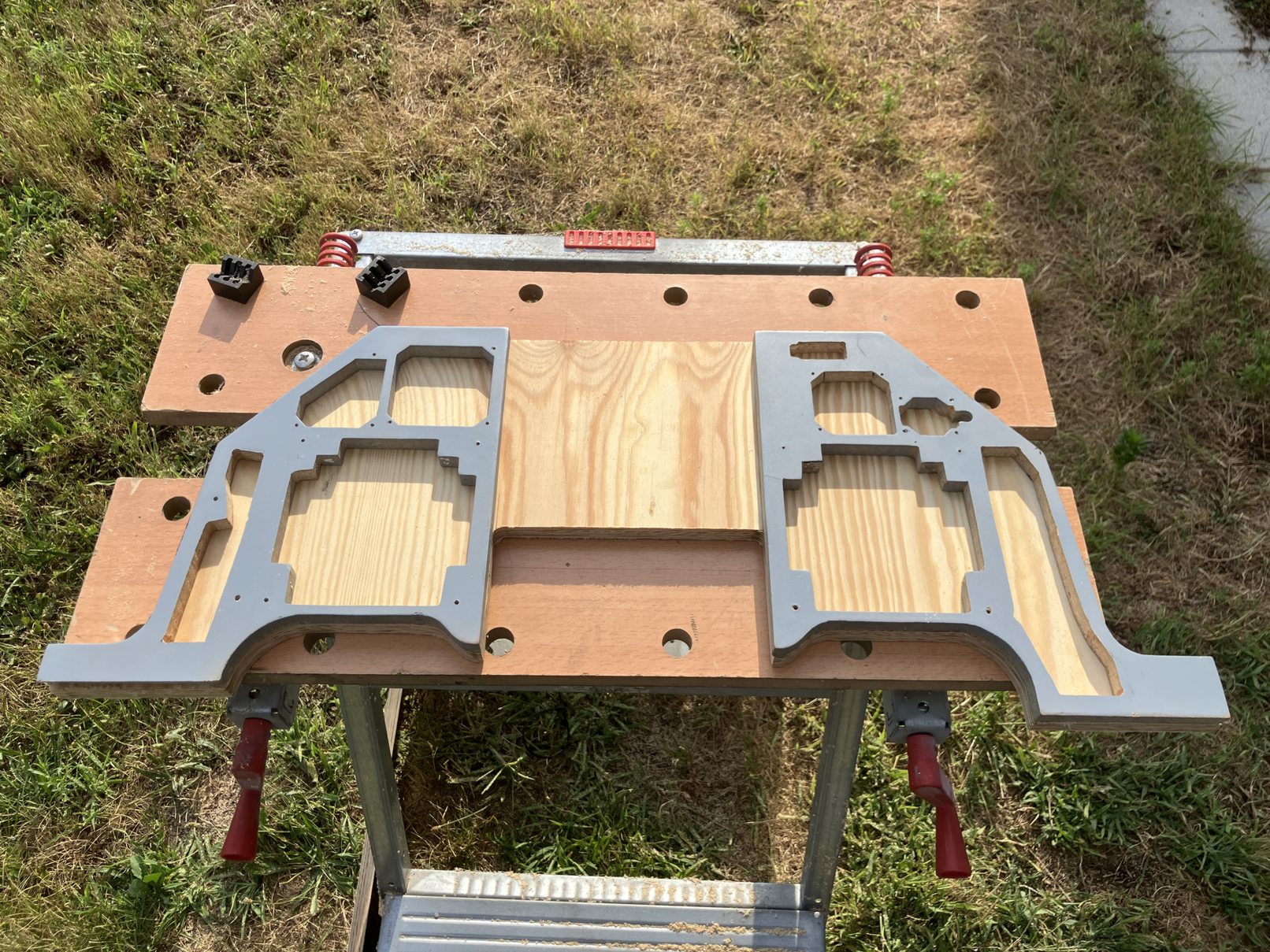

Damit auch alles in die alte Sim-Struktur reinpasst, habe ich die alten Teile genommen, um die Kontur auf das Ausgangsmaterial zu übertragen.

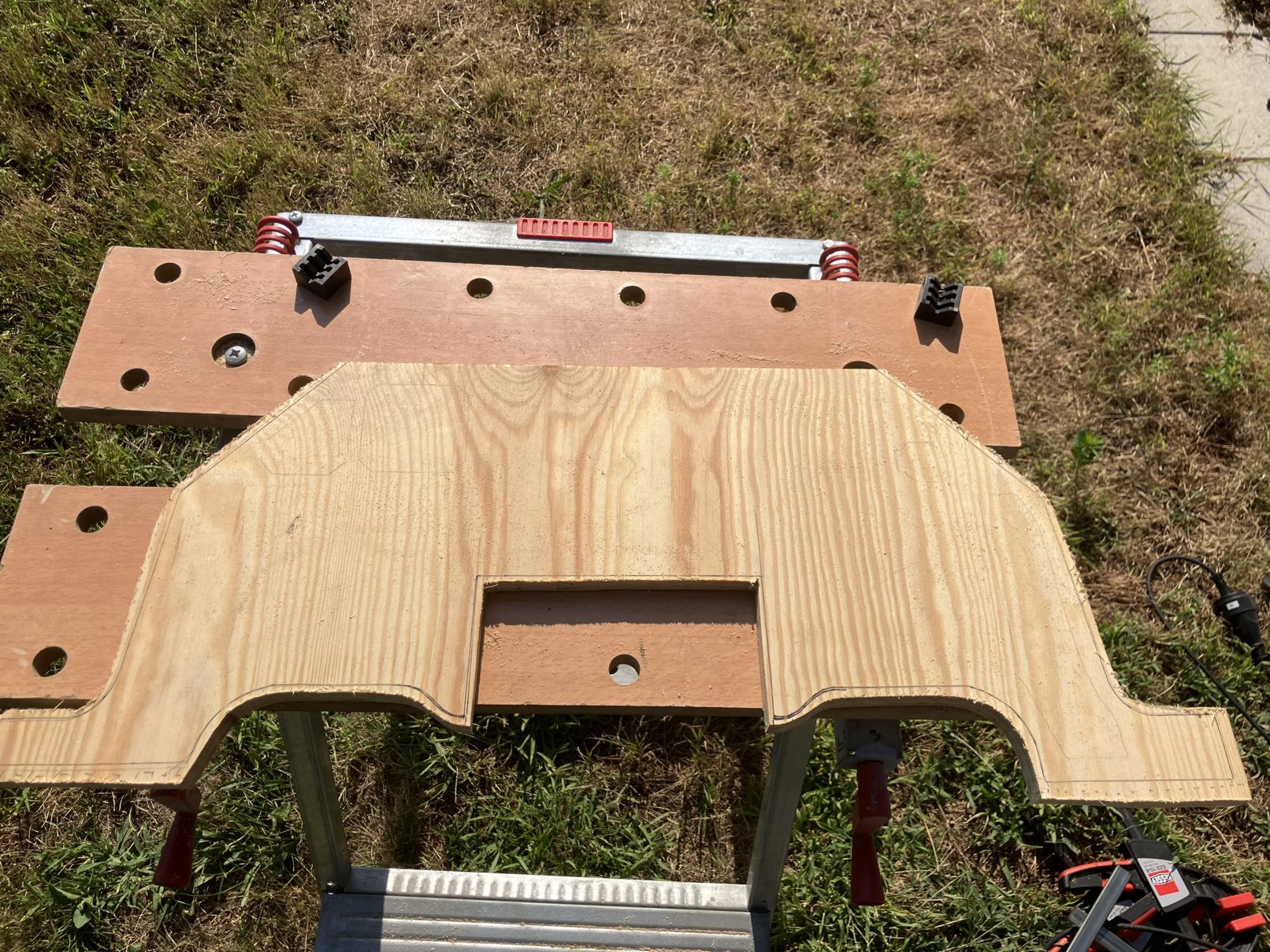

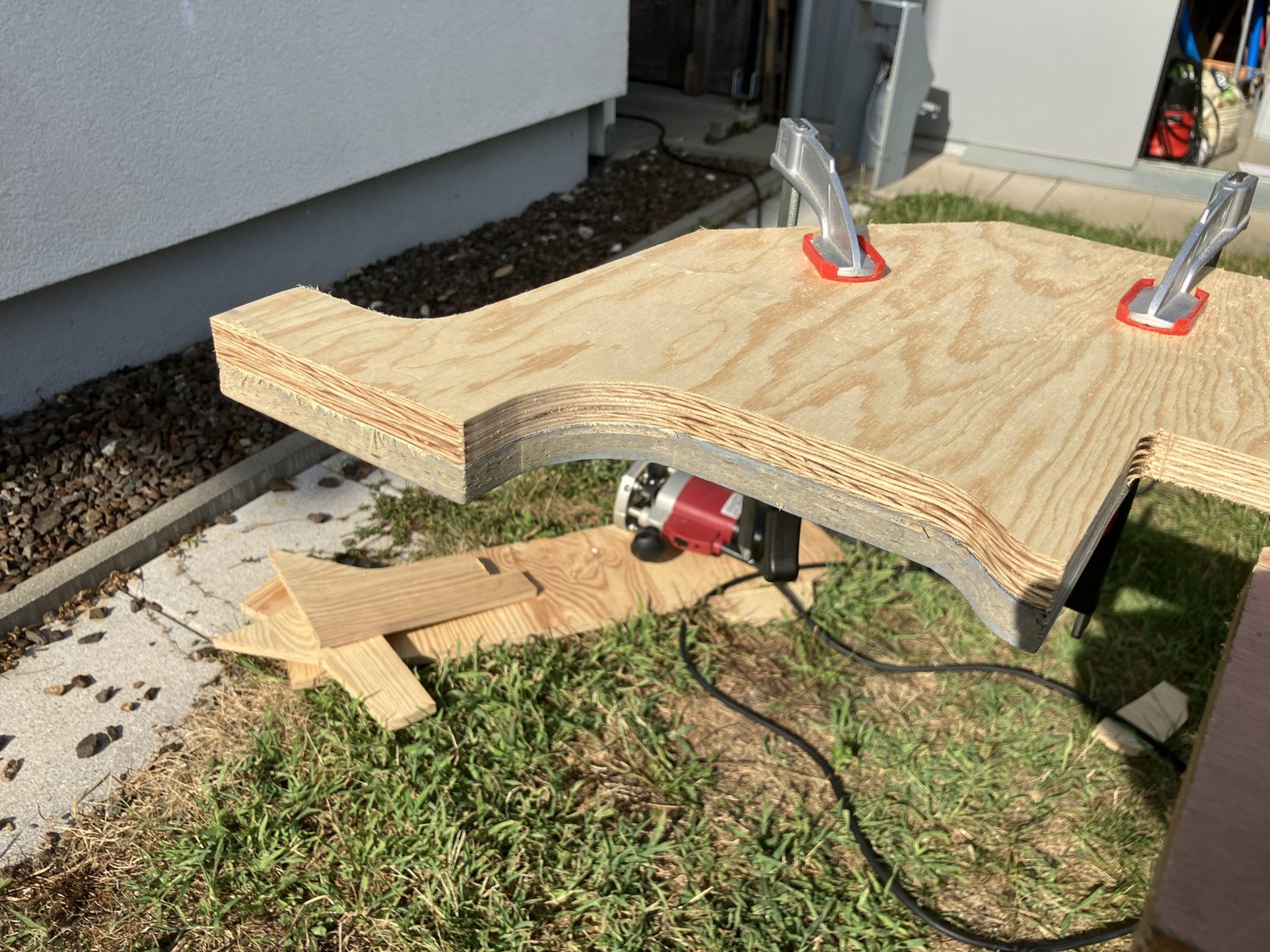

Die markierte Struktur wurde mit etwas Übermaß mit der Stichsäge ausgeschnitten, die alten Teile positionsgenau darauf befestigt und der Überstand mit einem Kopierfräser abgenommen.

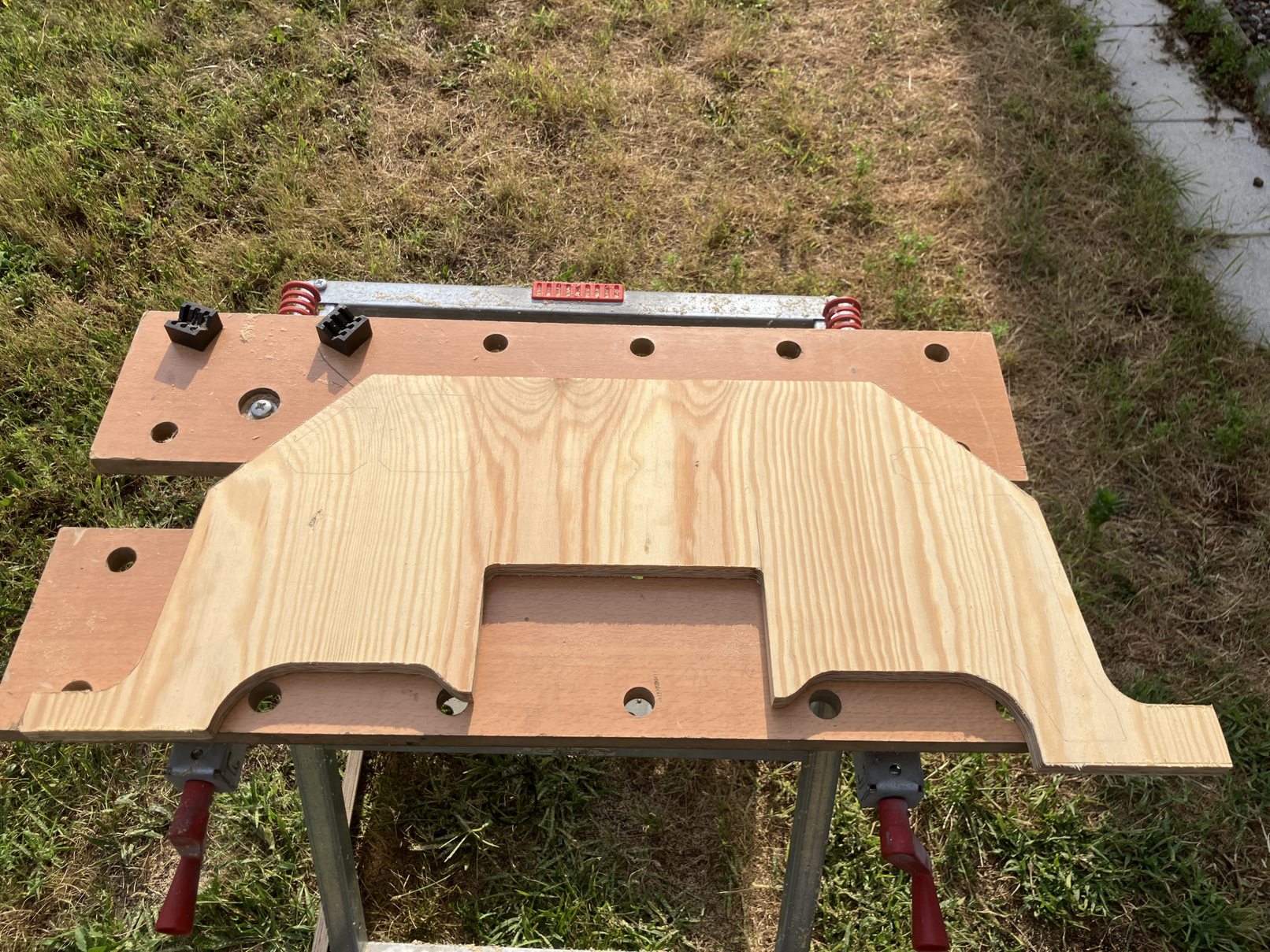

Somit hat das neue Teil 100%ig die gleichen Maße und Konturen wie die alten  Teile zusammen.

Fertig 🙂

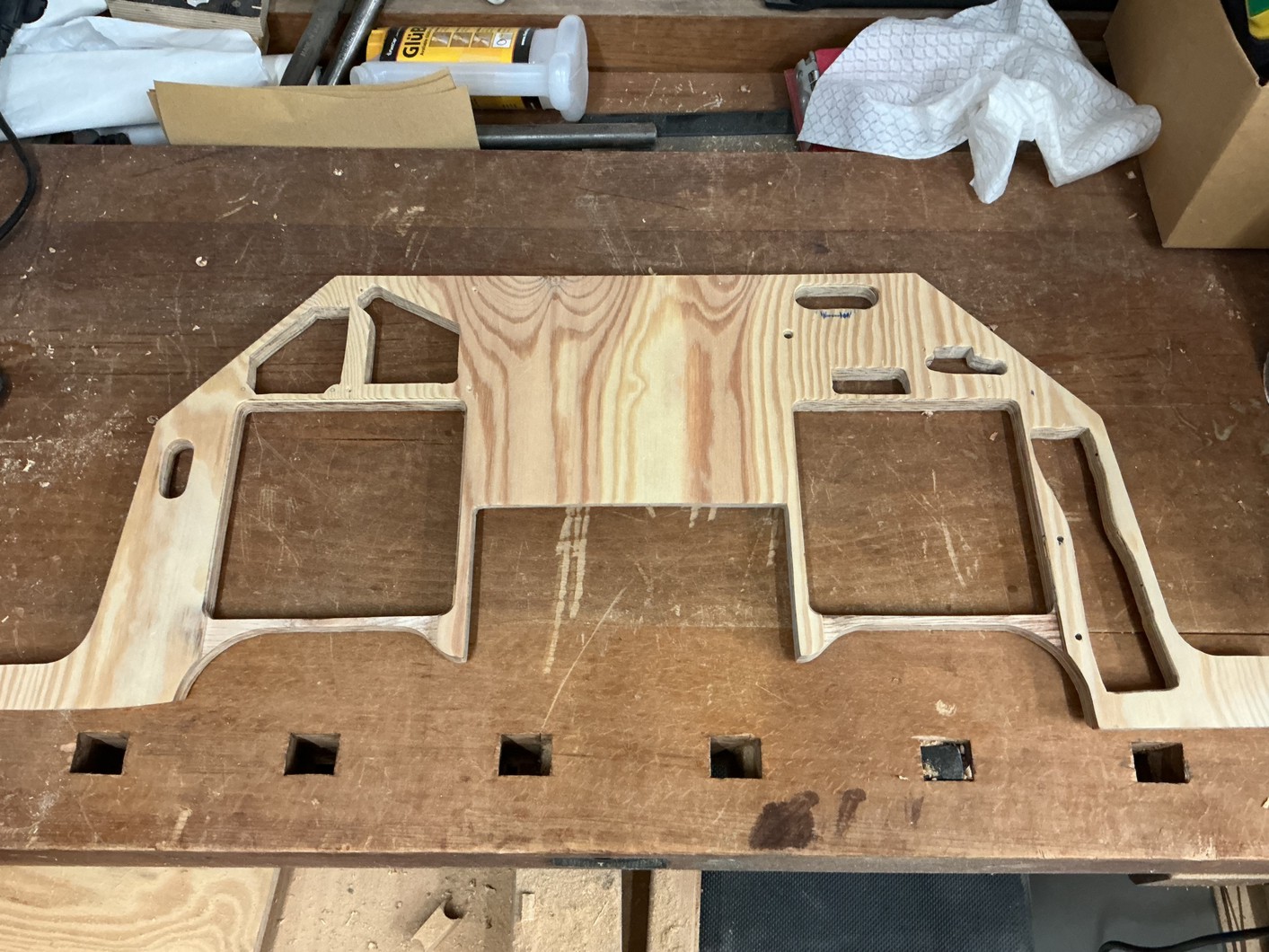

Mit Hilfe von Frässchablonen für die MFDs und handgesägten Löchern für die restlichen Instrumente war die Grundstruktur fertig.

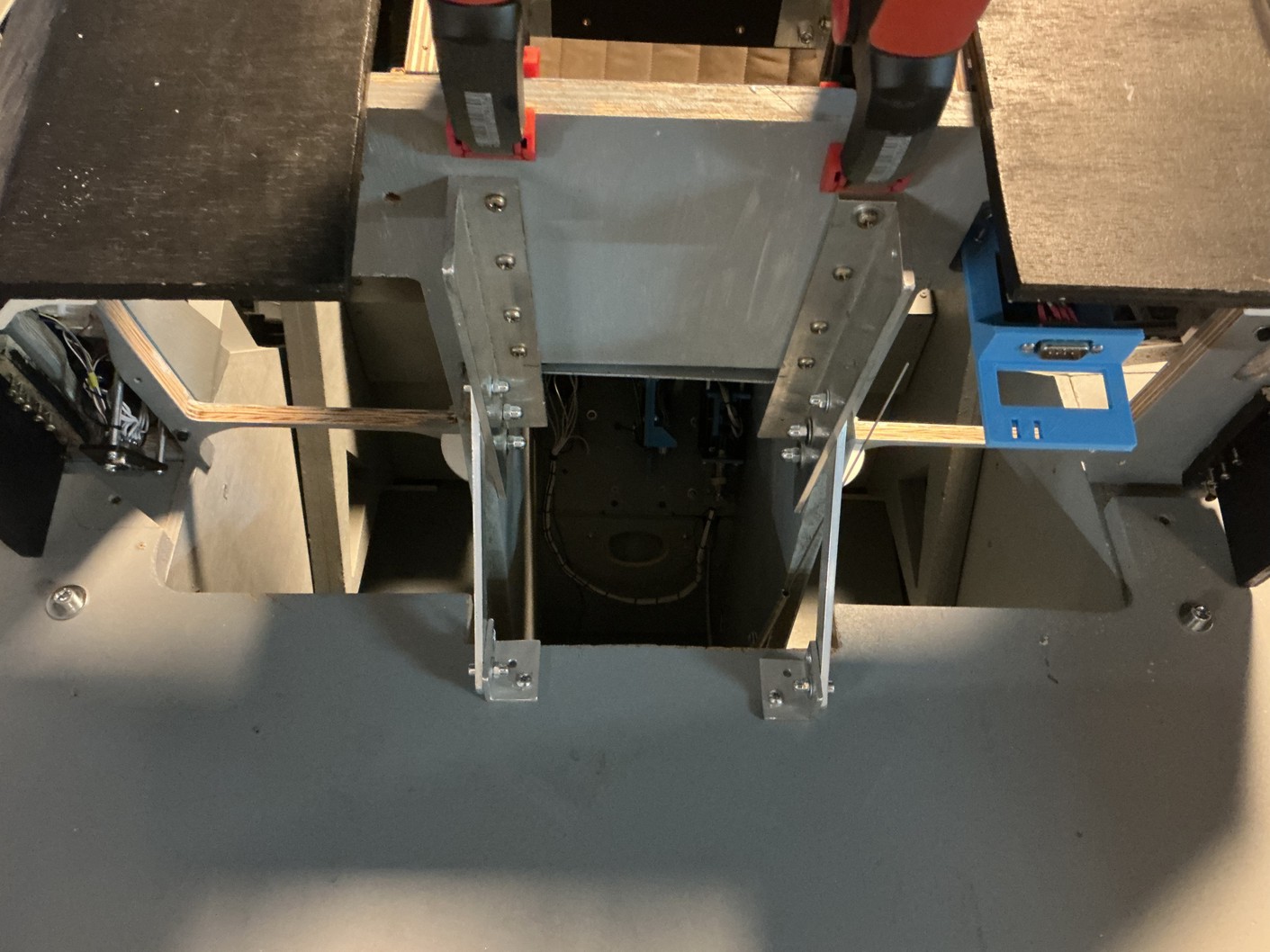

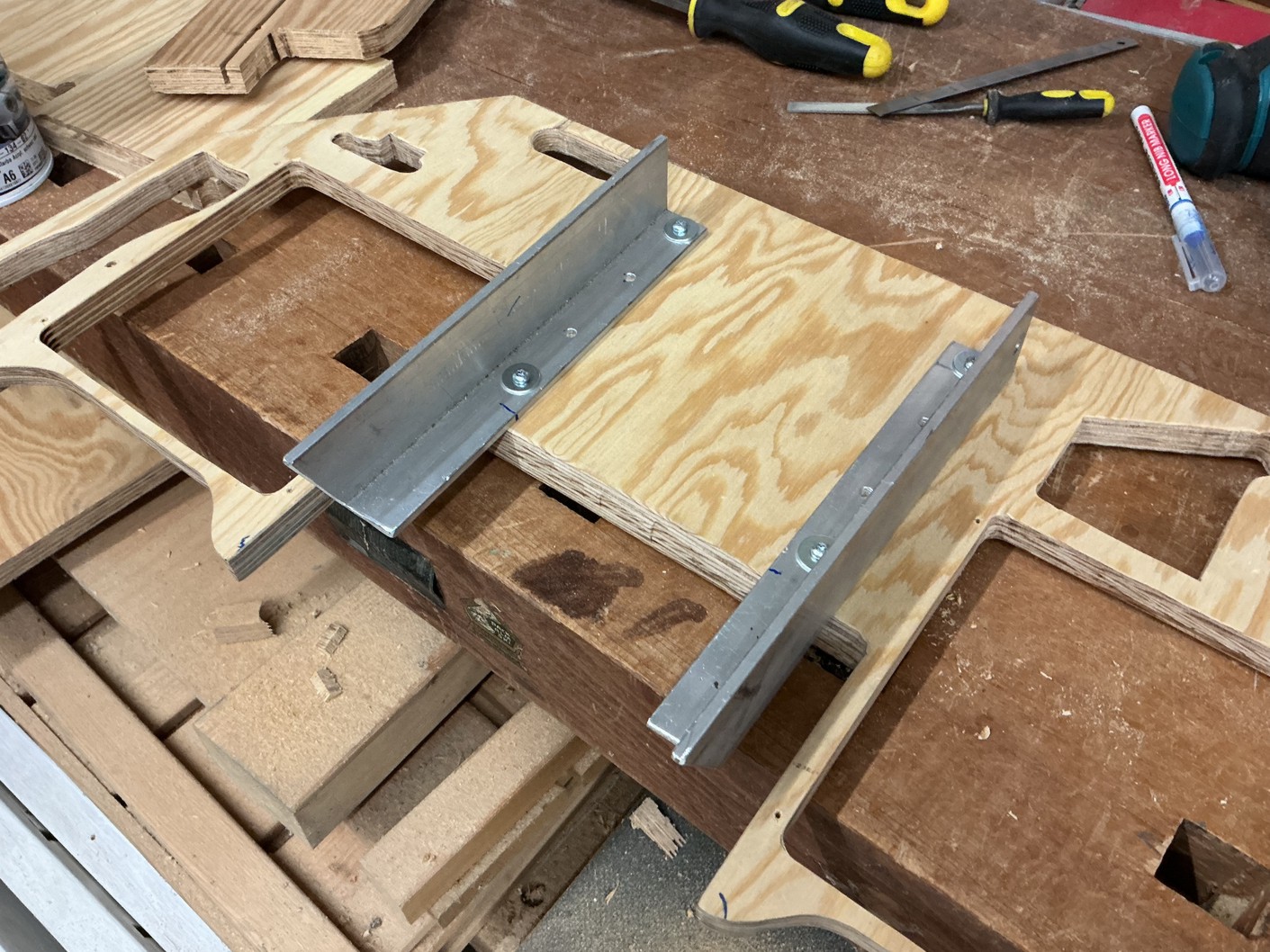

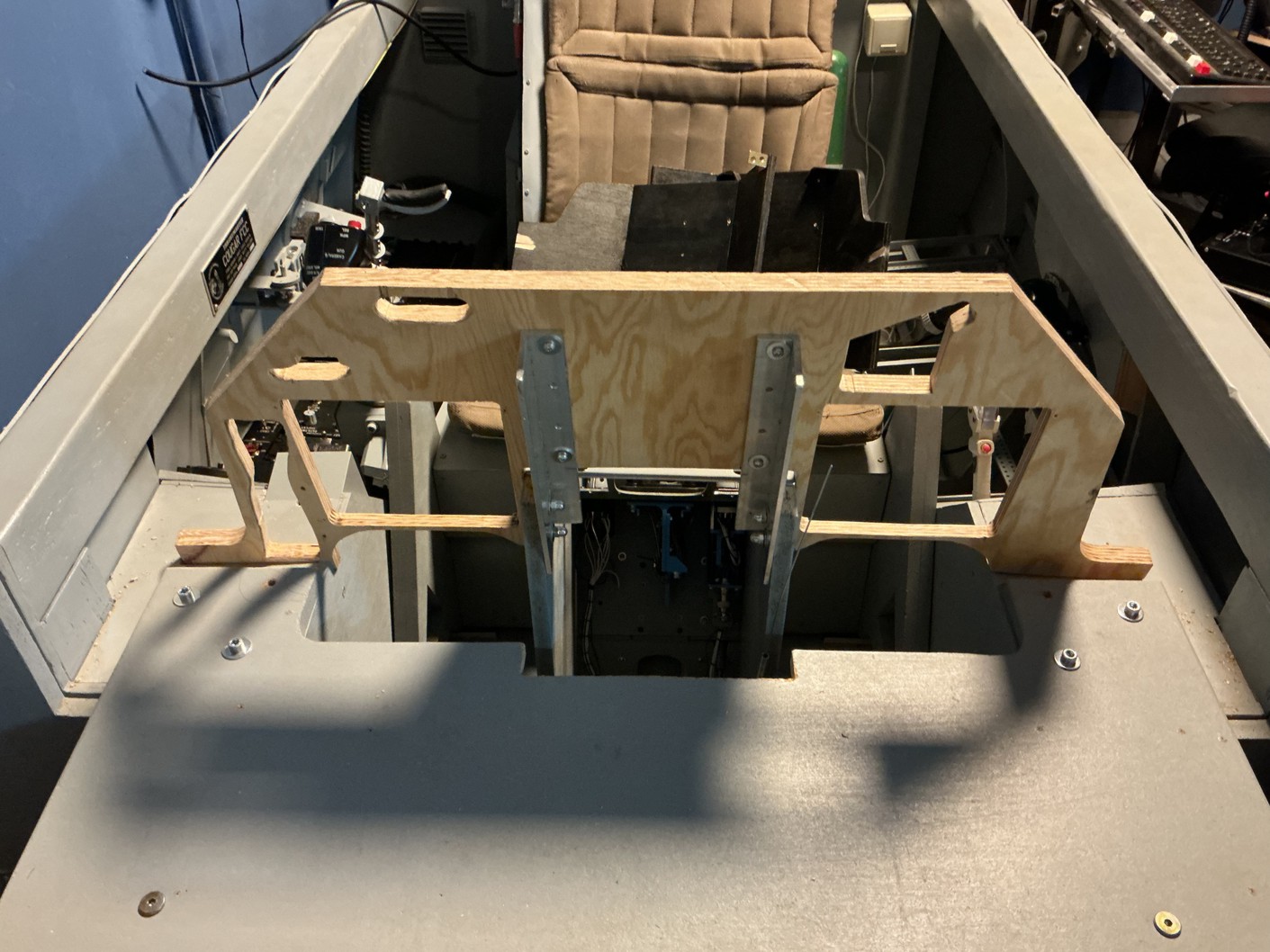

Die neue Konstruktion gab mir die Möglichkeit, Instrumentenbrett und CC mit starken, durchgehenden Aluwinkel bombenfest miteinander zu verbinden.

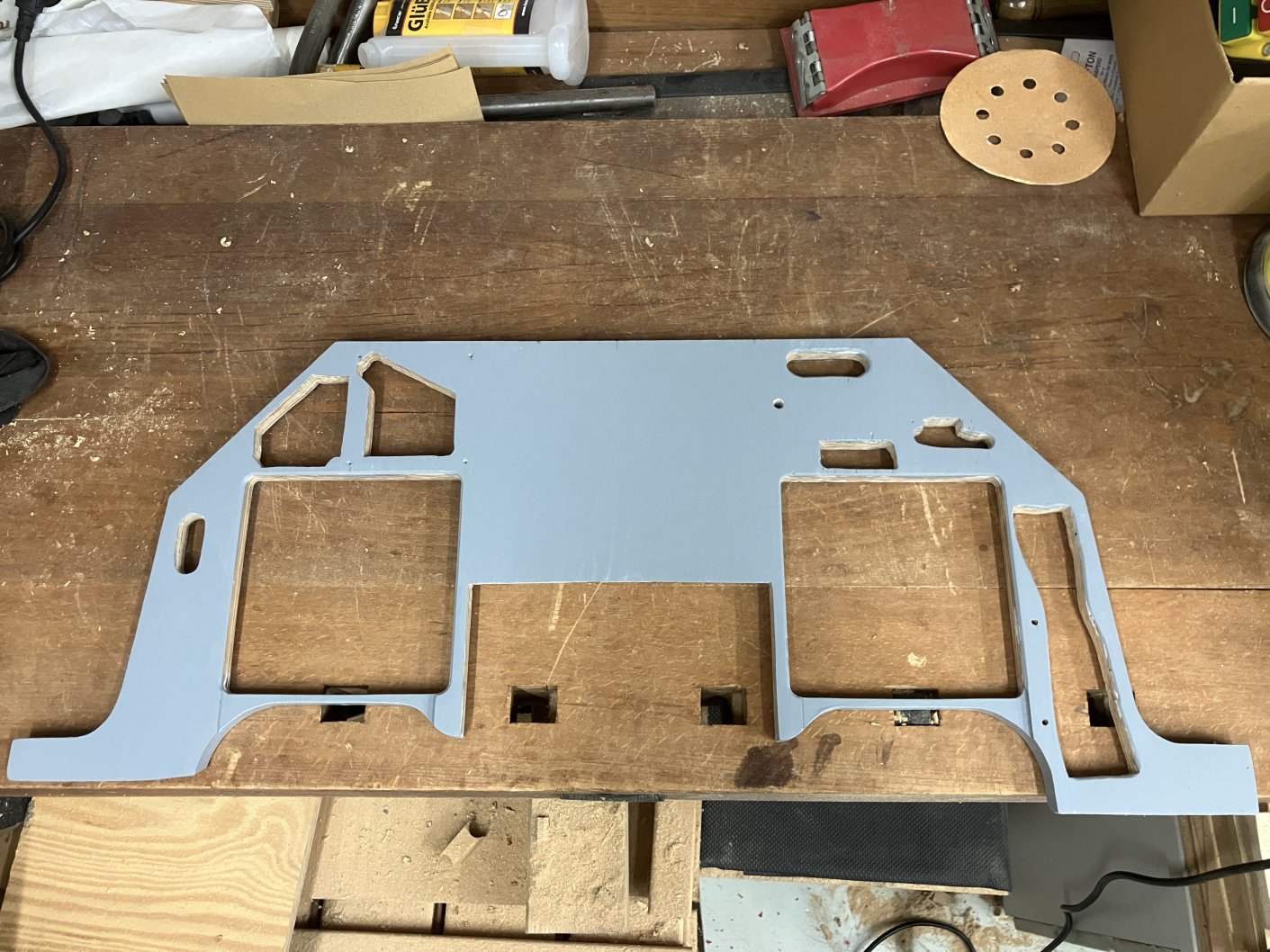

Ein bisschen Farbe und schon wird aus dem Holz ein Simulatorteil

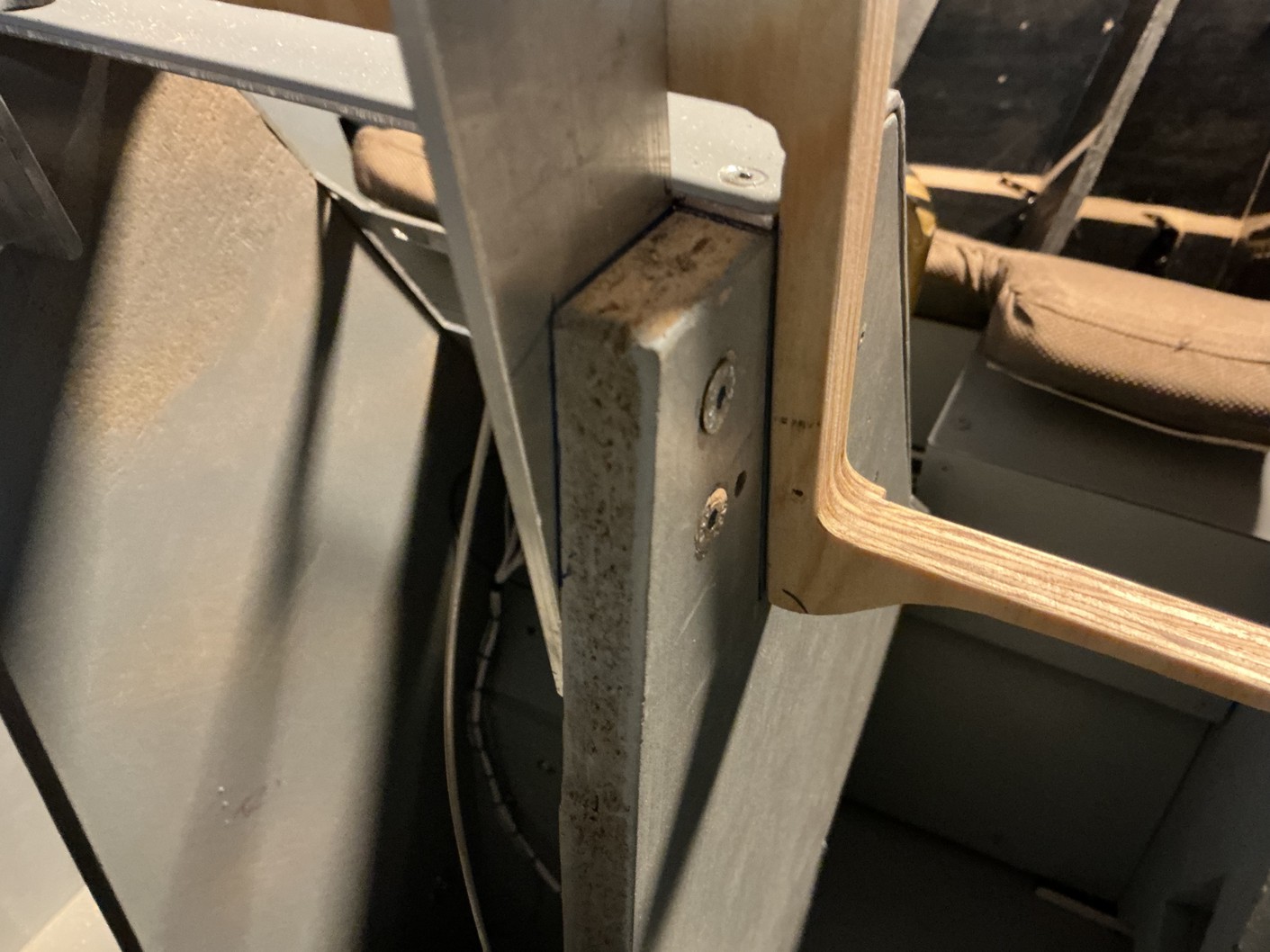

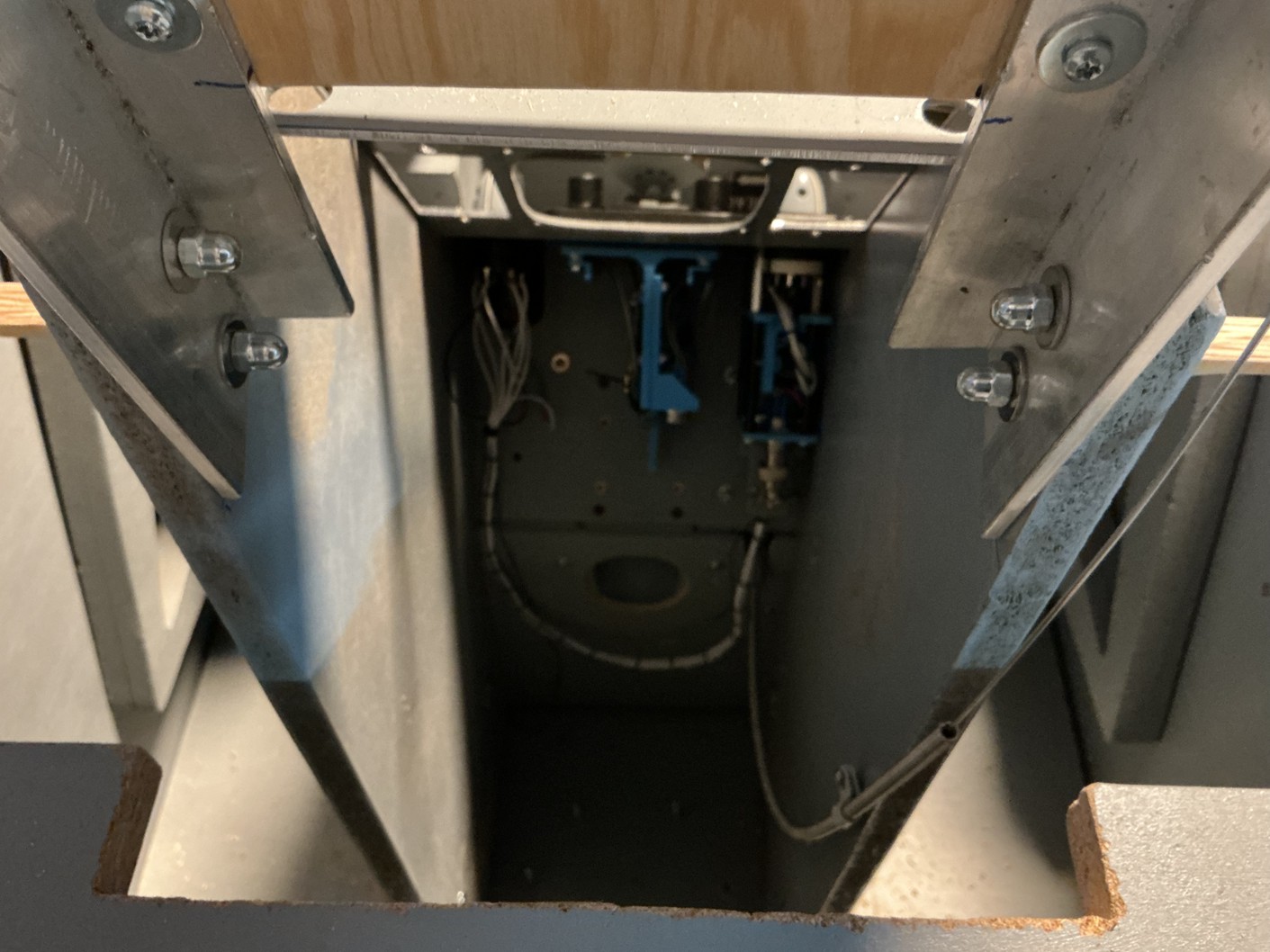

Da das Gesamtpaket Instrumentenbrett und Center Console einen recht langen Hebel an den Montagewinkeln der CC hat, habe ich zusätzliche Versteifungen an der Nosesection angebracht.
Jetzt rührt sich gar nix mehr.

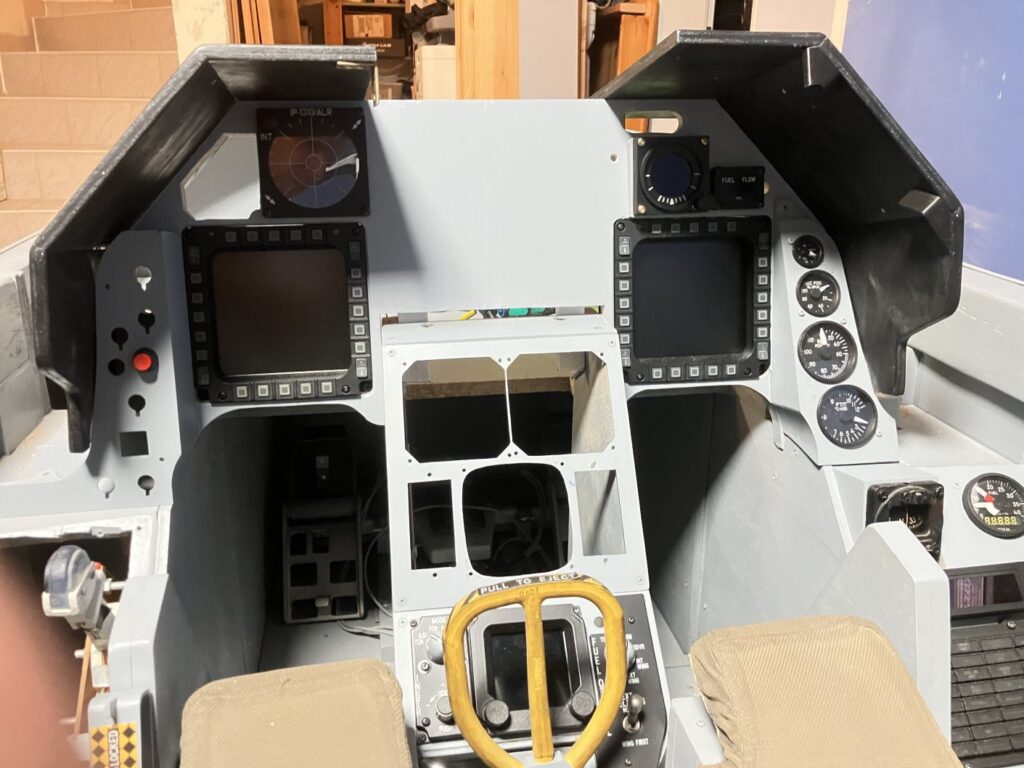

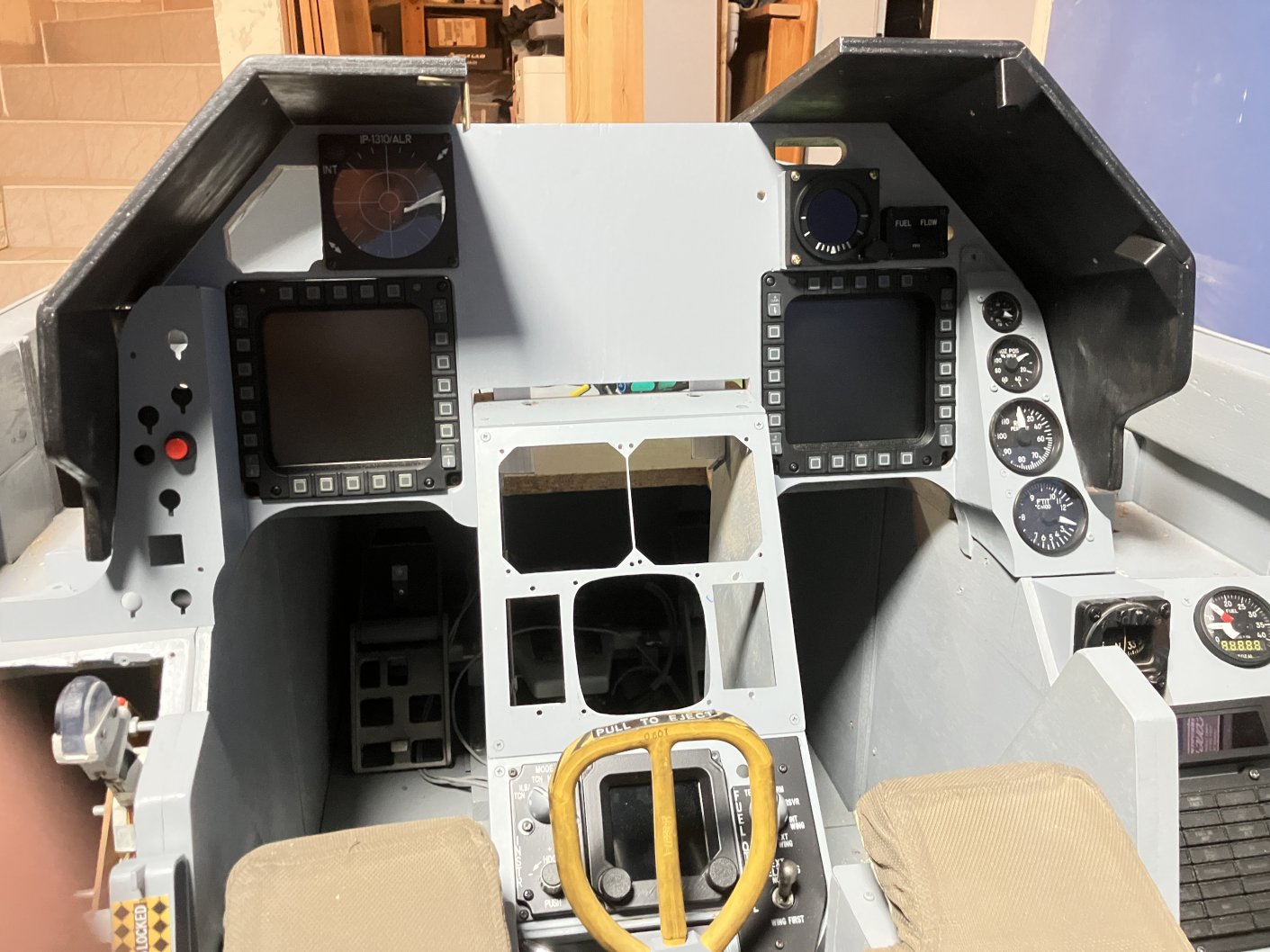

Mit den Glareshields, MFDs und einigen Instrumenten montiert.
