Das nächste Instrument ist fertig

Momentan geht’s Schlag auf Schlag 🙂 – aber das RWR (Radar Warning Receiver) war im Aufbau ähnlich dem eHSI, darum habe ich mich entschieden, es gleich zu bauen, da ich das Display schon seit einigen Monaten da hatte.

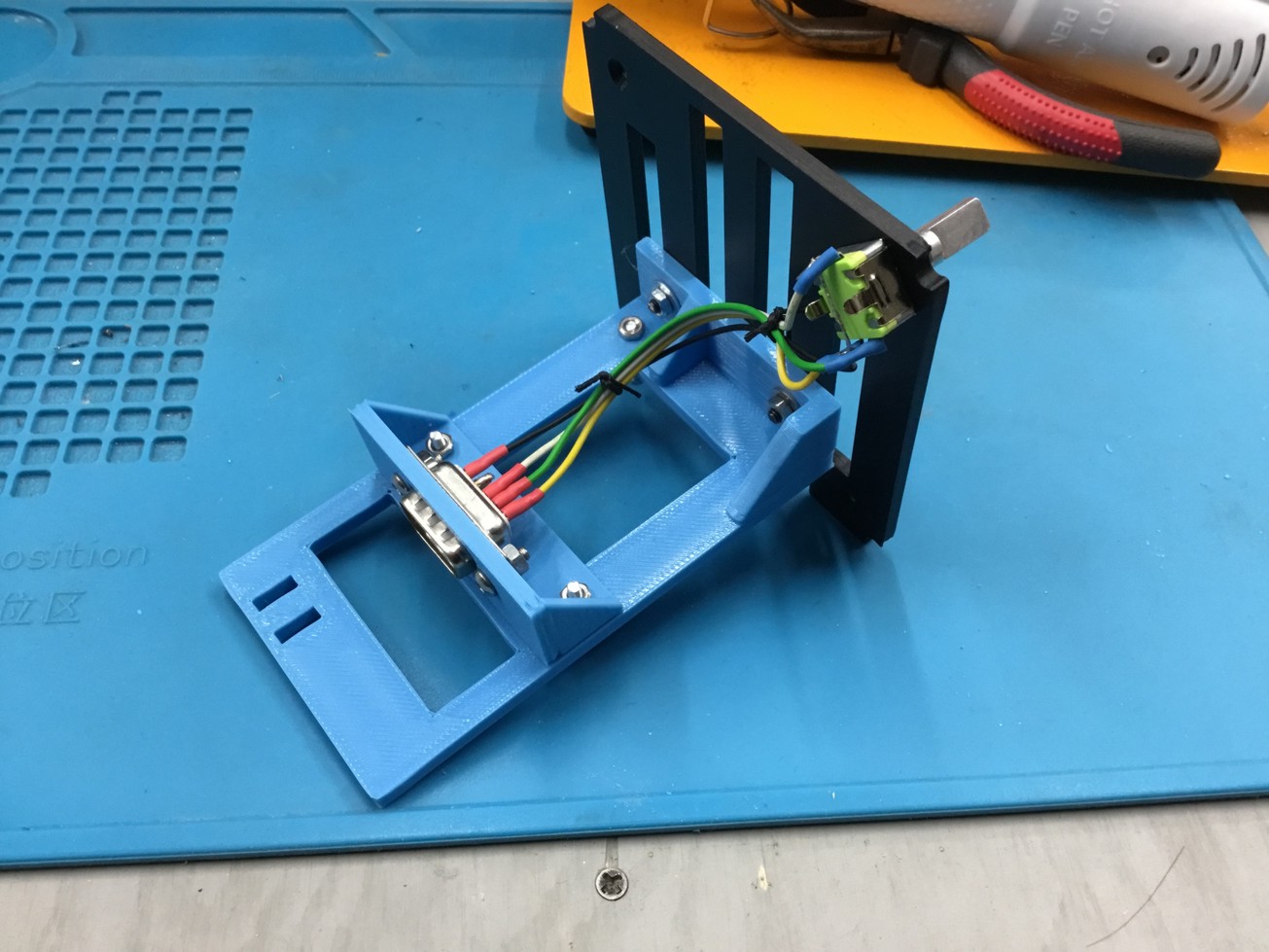

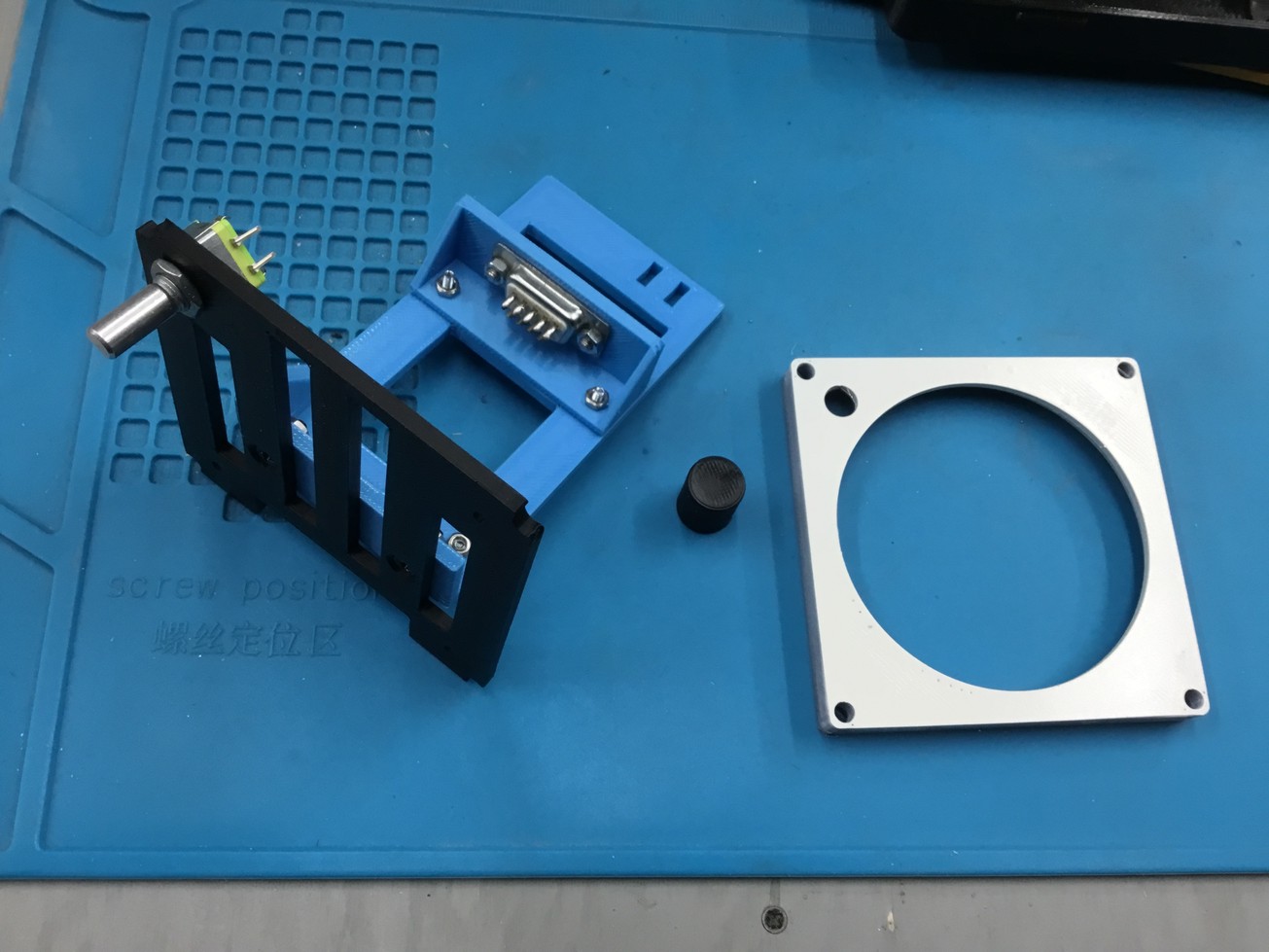

Die 3D gedruckten Teile auf einem Bild mit montiertem Encoder.
Wie beim eHSI gibt es für die Front ein Vorder- und Hinterseite, die miteinander verschraubt werden und das Display bzw. das Frontglas einschließen.
Diesmal habe ich allerdings eine kleine Designänderung angepasst, die Hinterseite ist nicht gleich groß wie die vordere, sondern etwas kleiner und wird in diese eingelassen.
Dadurch vermeide ich einen Spalt zwischen den beiden Platten, der beim eHSI nicht so drastisch, aber sichtbar ist.

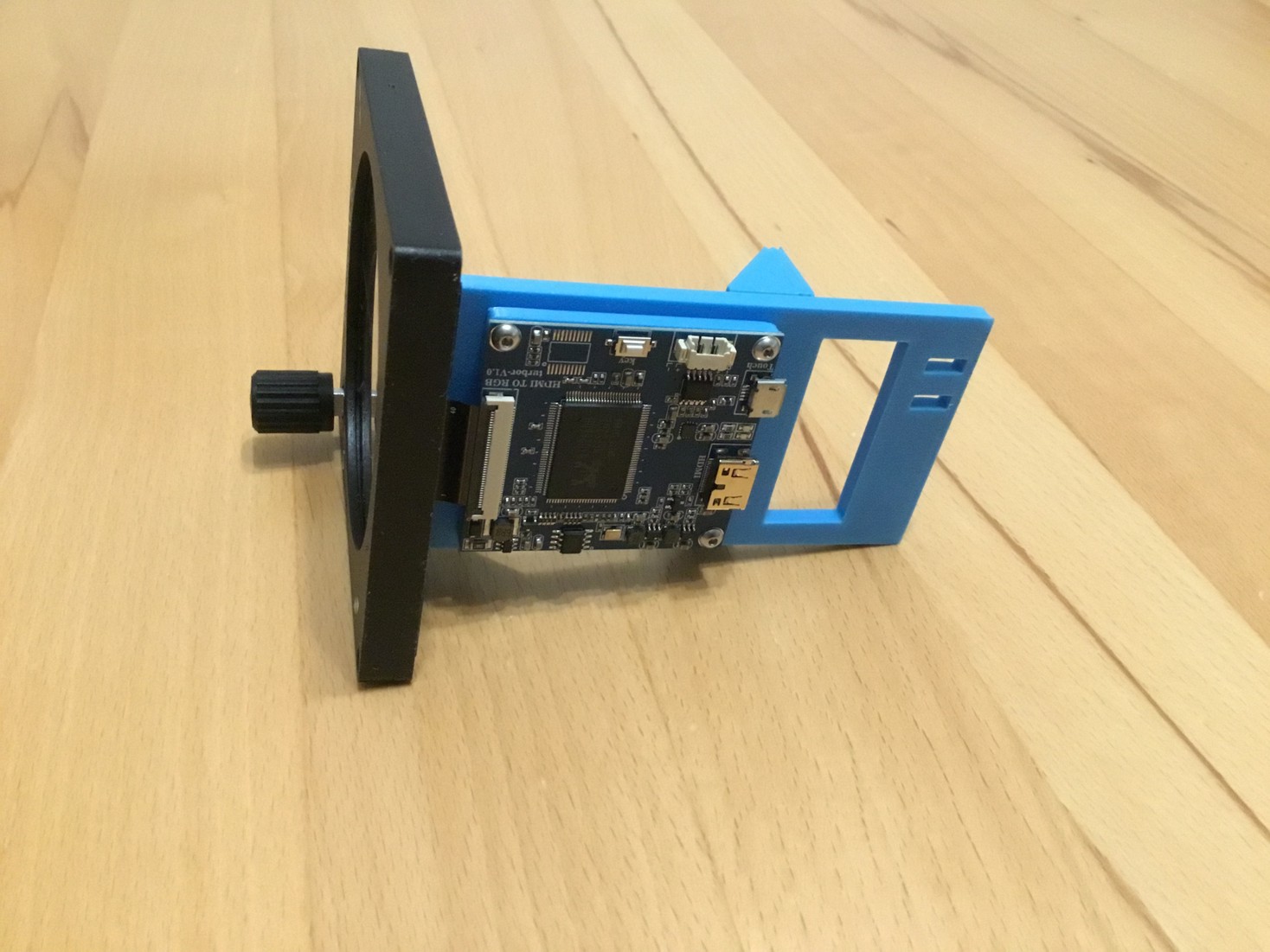

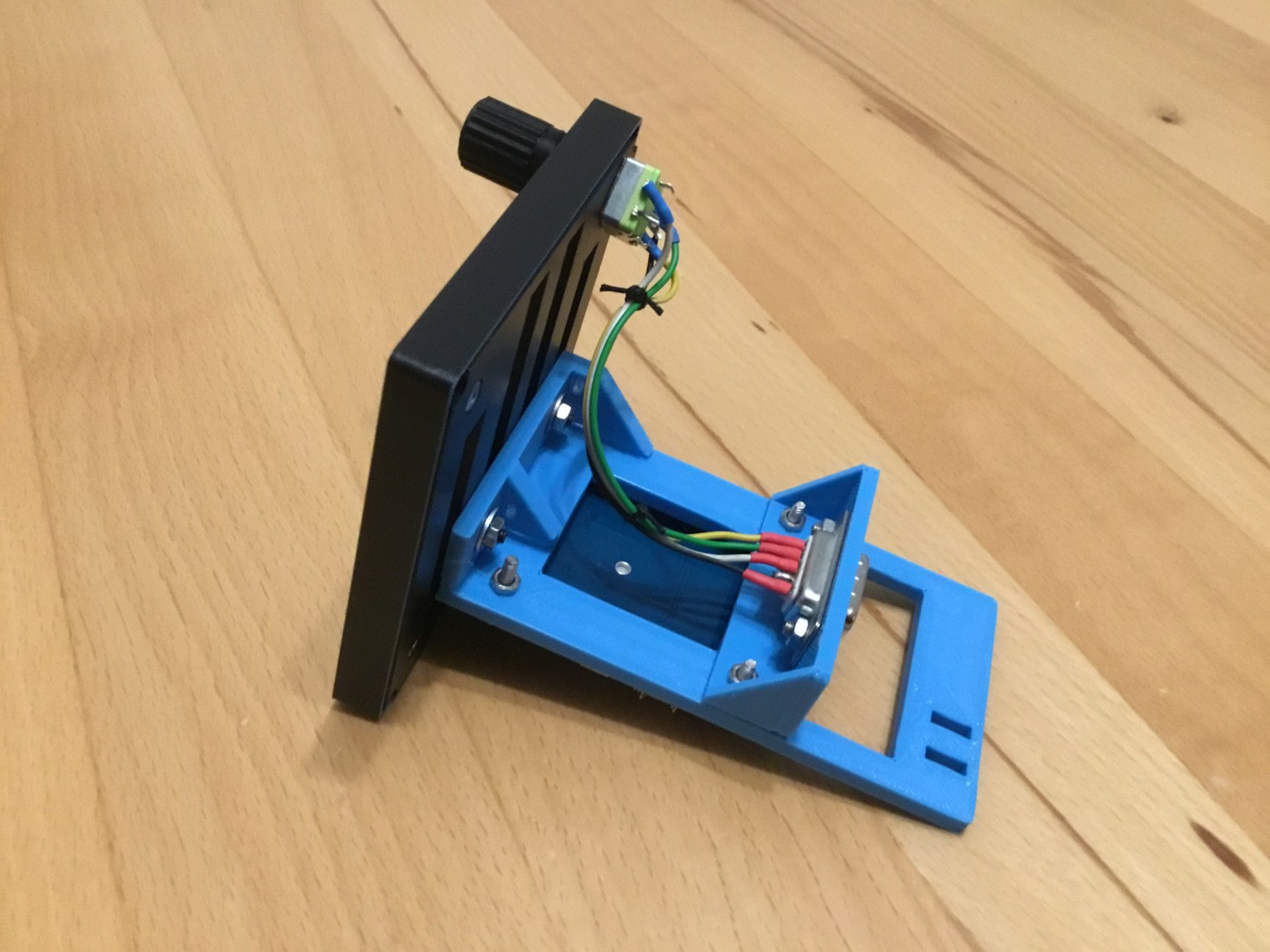

Displayboard- und Steckerhalterung werden wie beim eHSI mit der hinteren Frontplatte verschraubt.

Das Frontglas wurde auf der kleinen CNC-Fräse hergestellt.

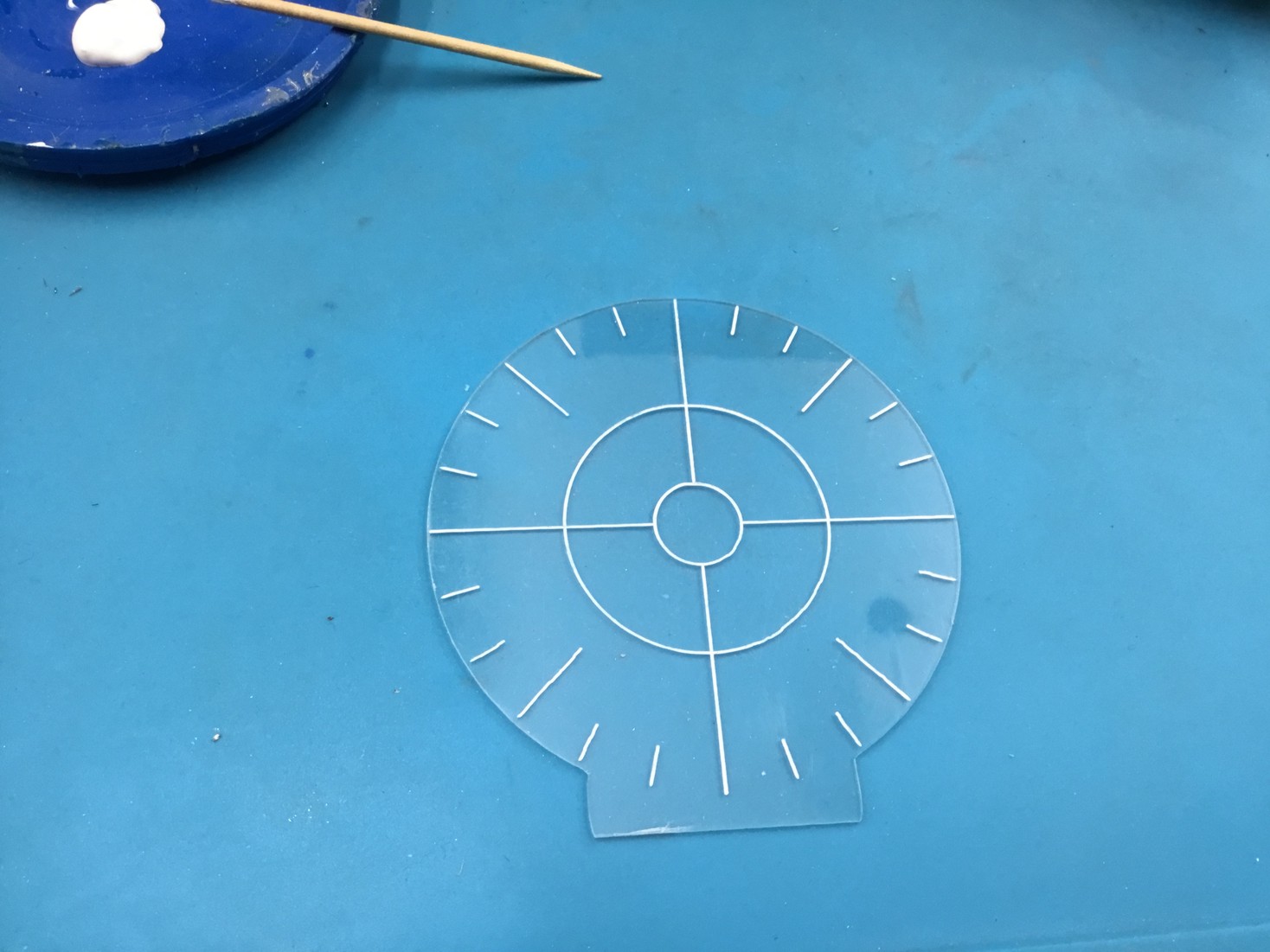

Zuerst wurden die Markierungen mit einem 60° Stichel graviert, danach mit einem 2mm Fräser ausgeschnitten.
Am Ende wurden die gravierten Markierungen mit weißer Acrylfarbe gefüllt.

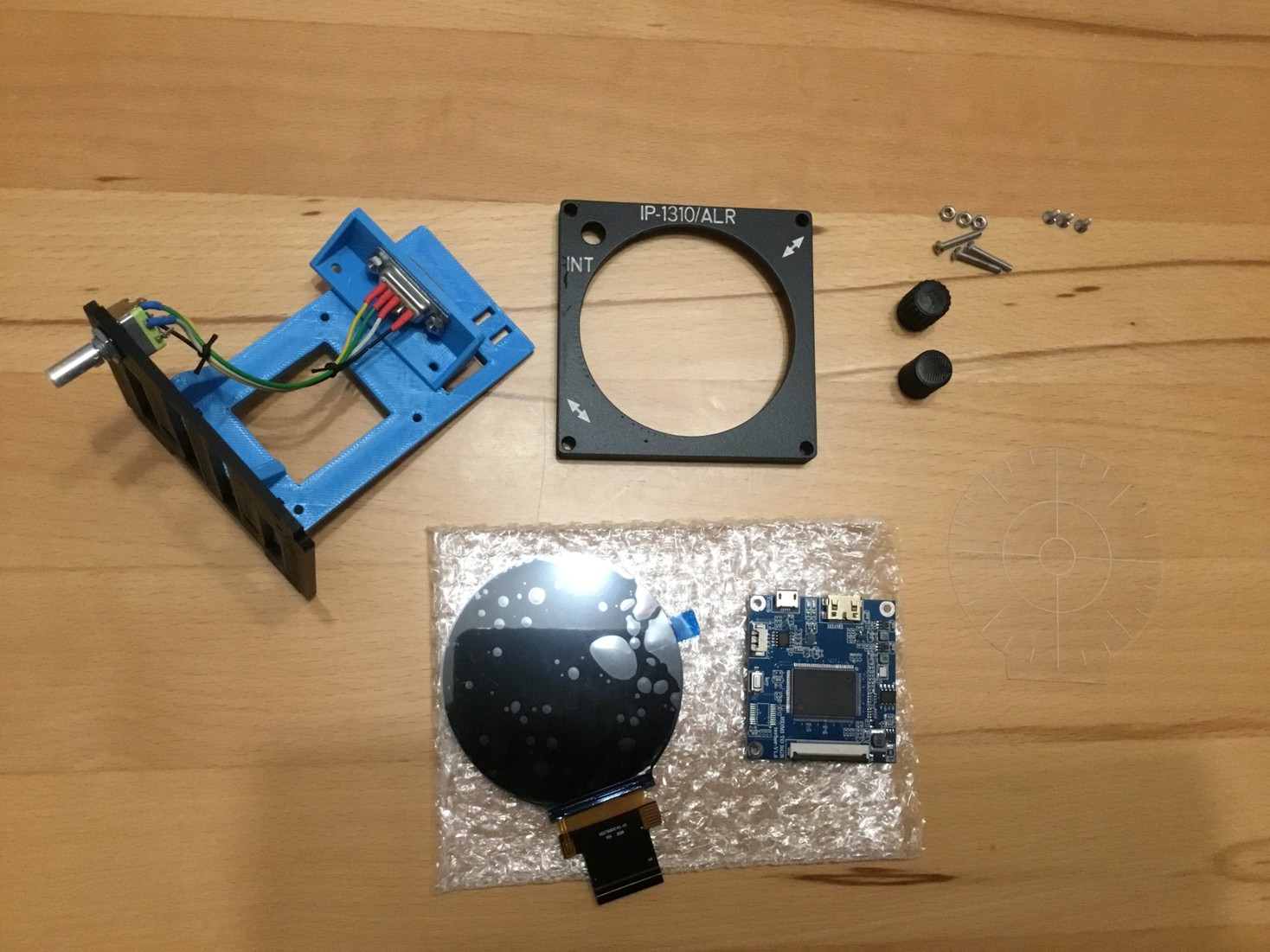

Alle Teile vor dem finalen Zusammenbau, mit beiden Varianten des Drehknopfes, die ich gedruckt hatte.
Das Display hat eine Auflösung von 480×480 Pixel.

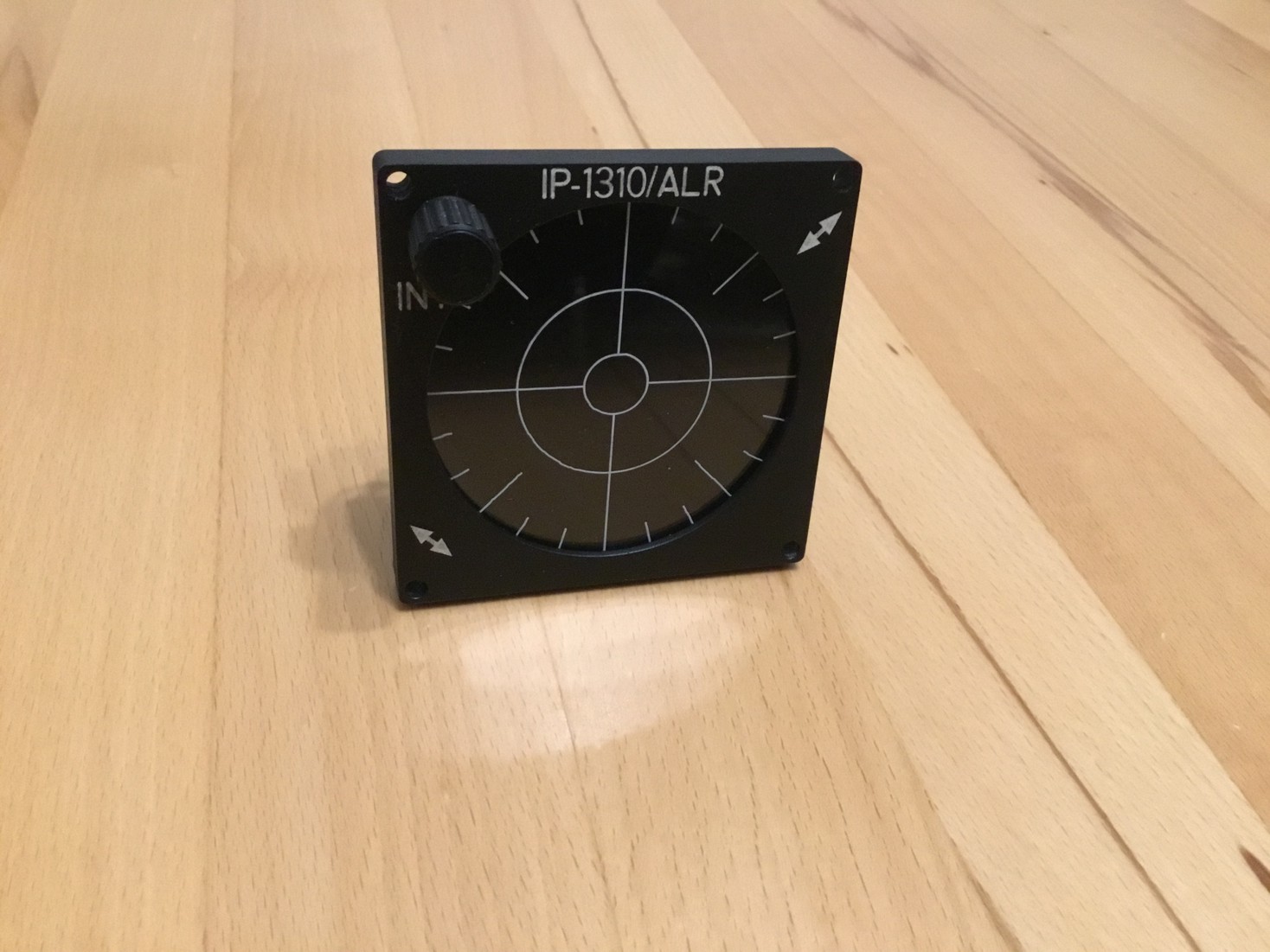

Alles verschraubt und fertig.

Ich konnte es kaum erwarten, beide Instrumente zu testen – ein tolles Gefühl, wenn alles mit den Daten aus der Simulation dargestellt wird:
